Como inserir blocos na escala do desenho?
Tenho uns blocos em meu pc,mas não estou conseguindo inserí-los na escala em meu projeto de planta baixa.Meu AC é o 2010 e configurei as unidades de medidas em metros.
Desde já agradeço.
Trabalhar com blocos as vezes é realmente complicado, uma primeira coisa que devemos saber é se o bloco foi definido com uma unidade de inserção e se esta é realmente a do bloco.
Quando em INSERT UNITS a unidade definida é a mesma que o bloco foi feito e no comando UNITS essa unidade também esta definida corretamente, você nao terá problemas na inserção, pois o AutoCAD ajusta automaticamente a escala, porém quando isso não foi levado em consideração pelo usuário que desenhou o bloco devemos ajustar a escala manualmente no momento da inserção ou posteriormente com o comando SCALE.

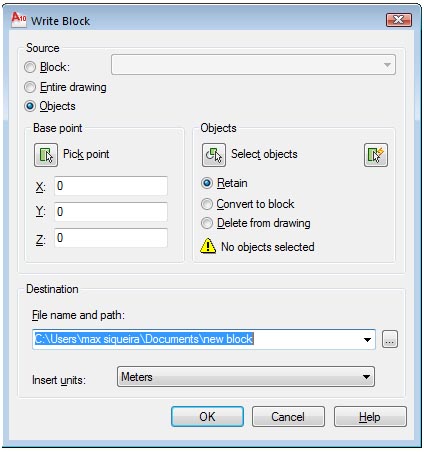

Observe que no caso acima o bloco foi definido em metro (meters), se este fosse inserido em um desenho defindo em milimetro, por exemplo, automaticamente o AutoCAD ajusta a escala multiplicando por 1000.

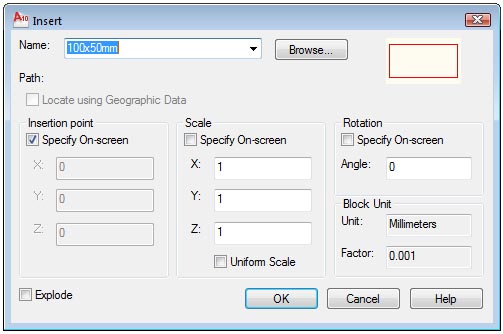

No caso da segunda imagem estamos inserindo um bloco em milimetro em um desenho defido em metro, observe na opção BLOCK UNIT o fator de multiplicação para escalar o bloco, este foi definido automaticamente FACTOR: 0,001.
Se pode quizer mandar dois arquivos onde a inserção ocorre de maneira divergente para eu poder analisar melhor.
