Por que quando vou inserir um bloco em 3D fica fora do plano?
Adquiri um curso AutoCad 2010,3D.Insiro as portas e janelas no apartamento,ao aplicar o Orbit para girar o mesmo,verifico q.as portas e janelas inseridas estão fora do plano,ou seja,na vista q.eu havia inserido estava certo,ao girar verifico q.estão acima ou abaixo do mesmo....Alguém poderia dar uma orientação????
Reinaldo bom dia
Pelo que eu entendi da sua questão, temos duas alternativas:
1- Você pode estar inserindo o bloco pelo "ponto de inserção" original do bloco diretamente no "base point" do seu desenho. Verifique o bloco no "Block Editor" e se necessário mude o ponto de inserção para o base point mais adequado ou então insira o bloco em qualquer lugar do desenho e depois mova o bloco pelo base point mais adequado até o ponto desejado.

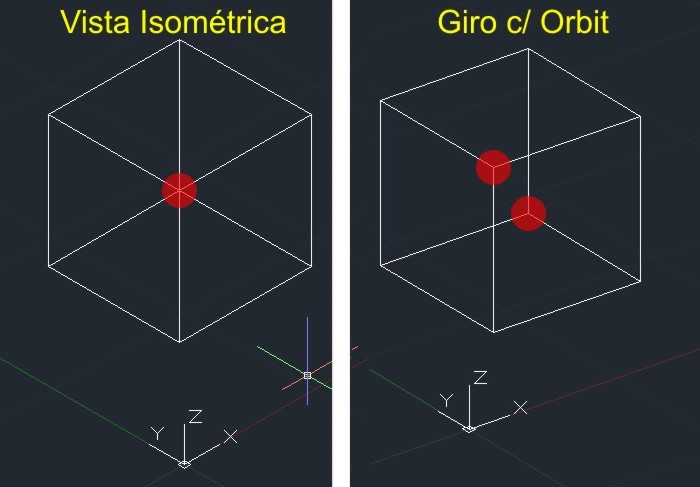

2- Normalmente na vista "isométrica" de um desenho 3D, as linhas e vertices podem ficar sobrepostos ou paralelos como por exemplo o desenho de um cubo. Antes de inserir o bloco na visão isométrica, faça um pequeno giro com o "Orbit" a fim de tirar a linha ou vertice da visão paralela e facilitar a inserção do bloco no ponto desejado.
Segue exemplo abaixo. Espero ter ajudado. Silvio
