Pergunta de Inventor

Como fazer copias circular na area de montagem

Estou com a seguinte duvida. Quando estou na area de montagem eu tenho q azer copias de uma peça circular na area de montagem e nao consigo. Com essa mesma peça na area de montagem eu quero levar ela no modo de impressao e gostaria de planificar ela e nao consigo. [ A PEÇA É DE UM SEGUIMENTO CILINDRICO ].

Por: Edevaldo Santos, em 11/01/2012 às 08:01:37

Gostou?

Faça login e avalie:

Por: Antonio Cruz, em 11/01/2012 às 14:01:21 #1

Boa Tarde;

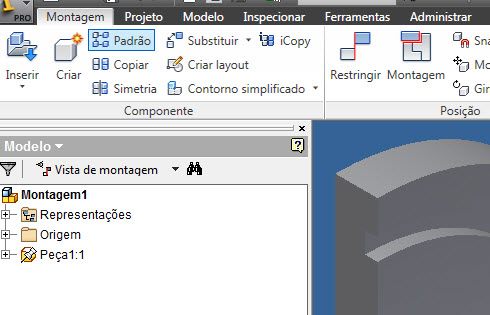

No ambiente de montagem ative o comando Padrão.

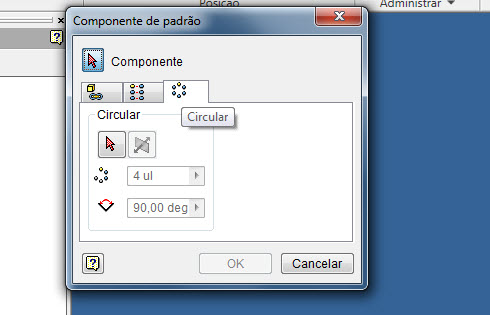

Na caixa selecione a opção circular.

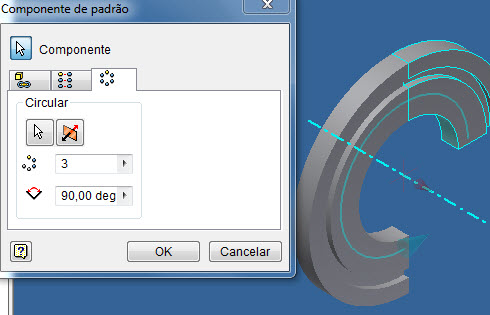

Em seguida com a opção Componente selecione o componente a ser copiado e com a opção Circular selecione a face cilindrica interna da peça que o Inventor localizará o eixo central para fazer as copias.
Informe a quantidade de cópias, ângulo e confirme.

Para imprimir acesse o ambiente de detalhamento idw.
Utilize o conjunto montado para gerar a lista de peças etc e, depois faça a impressão.

Mas para imprimir a peça planificada é melhor gerar a planificação de cada peça individualmente na folha.

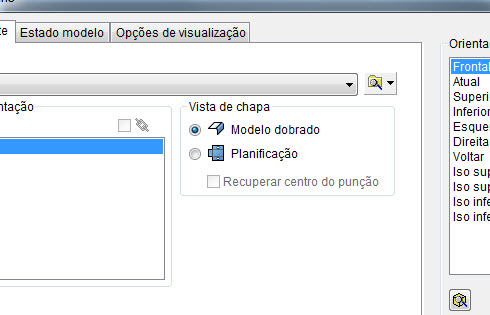

Para isso no ambiente idw, ative o comando Base, na caixa de dialogo selecione a opção Planificação. (é importante planificar o modelo no ambiente de chapas - ipt).
