Pergunta de Inventor
O Inventor possui ferramentas de estrutura metálica como as que existem no SolidWorks?
Olá
O SolidWorks possui um recurso onde você pode desenhar uma estrutura unifilar em sketch 3D e depois escplher um perfil e atribuir as linhas desenhadas.
O Inventor possui algum recurso similar ? procurei e não consegui encontrar.
Att,
Obrigado.
O SolidWorks possui um recurso onde você pode desenhar uma estrutura unifilar em sketch 3D e depois escplher um perfil e atribuir as linhas desenhadas.
O Inventor possui algum recurso similar ? procurei e não consegui encontrar.
Att,
Obrigado.
Por:
Jardel Antonio,
em 14/01/2012 às 23:01:36
Por:
Antonio Cruz,
em 15/01/2012 às 00:01:38 #1
Boa Noite;
Sim, o Inventor tem o gerador de Estruturas Metálicas.
- Crie os Esboços em 3D;
- Acesse um ambiente de montagem;
- insira o esboço dentro de um ambiente de montagem.

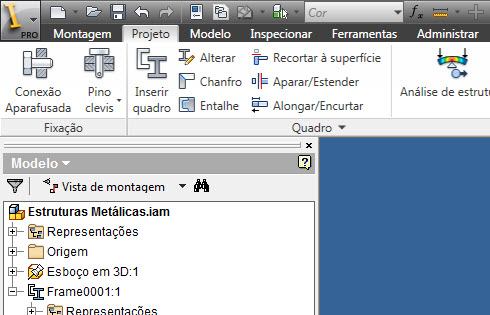

Na guia Projeto tem os comandos para gerar Estruturas Metálicas que fazem parte dos Aceleradores de Projetos ou Design Accelerator.

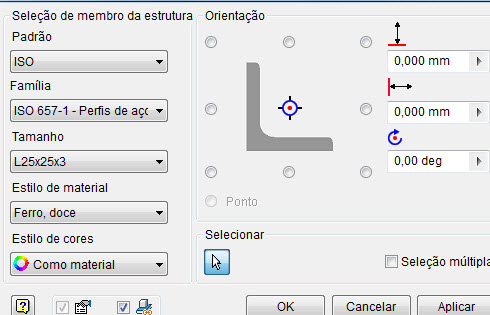

Ao Ativar o comando Inserir Quadro, selecione o perfil, o tamanho, a norma, o posicionamento etc.
Clique em uma linha do esboço e confirme que será criado a estrutura.
Para auxiliar a Render tem o curso Design Accelerator que fala sobre este tema.
Média: 5/5
(2 votos)
