Pergunta de Inventor
Representação de Posição no ambiente de soldas
Estou trabalhando no ambiente de soldas, e gostaria de saber se tem alguma forma de criar uma representação de posição como no ambiente de montagem padrão.
Por:
Vitor Coutinho,
em 09/02/2012 às 08:02:11
Por:
Antonio Cruz,
em 10/02/2012 às 12:02:18 #1
Bom Dia;
A representação de posição que você disse, seria as fases de Preparação, Soldas e Usinagem?
Se for, basta criar as operações seguindo as fases de Preparação, Soldas e Usinagem.

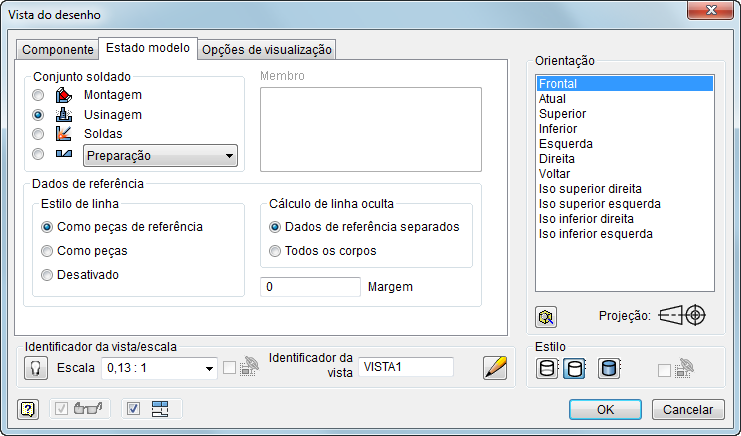

Em seguida no ambiente de detalhamento você pode representar as fases em separados atraves do comando Base View, selecionando a guia Estado do Modelo.
Por:
Vitor Coutinho,
em 10/02/2012 às 12:02:44 #2
Não é este processo ñ.
É este position o qual eu me referia. Pois facilitaria o meu detalhamento técnico criar uma posição com as peças separadas e depois o processo de soldagem e usinagem, mas isso tudo em um só arquivo de montagem.
É este position o qual eu me referia. Pois facilitaria o meu detalhamento técnico criar uma posição com as peças separadas e depois o processo de soldagem e usinagem, mas isso tudo em um só arquivo de montagem.
Por:
Antonio Cruz,
em 10/02/2012 às 21:02:18 #3
Boa Noite;
Talvez até dê certo usando a representação de posição, mas como você quer as peças separadas, talvez seria melhor usar o ambiente ipn e explodir as peças antes da solda.
Em seguida utilize as fases de soldas descritas acima, como preparação, soldas e usinagem.
