Pergunta de SolidWorks
Alex Cromo

Como eu introduzo rosca em um eixo qualquer , rosca externa


Por: Alex Cromo, em 21/09/2010 às 10:09:54

Gostou?
Faça login e avalie:
Renato Dias
Por: Renato Dias, em 22/09/2010 às 10:09:23 #1


Caro Alex,



existe como fazer a rosca e também fazer a rosca utilizando os recurso por superfícies (gerando combinações) e por espiral.



Representações; desenhe um esboço circular e em seguida, utilize a a extrusão. Para carregar a visualização de rosca, voçê deverá; ativar no menu de ferramentas -->opções  --> propriedades do documento --> Exebições de anotações em filtro de anotações, habilite representação de rosca sombreada em seguida click em OK.

- Para adicionar a rosca no eixo criado; click em inserir --> anotaçõeos --> representação de rosca...abrirá uma janela de configurções....do qual vc deverá colocar no primeiro quadro uma aresta circular (click na aresta do círculo) em seguida, selecione uma opção (cego, até o próximo ou através) e será exibia a configuração que melhor te atenda.



Já a criação de rosca através de recusos, vc fará;



no plano frontal, desenho um círculo de 10 mm de dia saia do esboço. No memu de recusos, vá em curvas-->hélices/espiral em seguida, click no esboço criado em seguida, utilize a altura e passo como configuração coloque como altura 50 mm e como passo 1mm. (obs.. pode ser que precise inverter a direção da espira dependendo o lado que ficara o eixo que desenharemos a seguir ou inverter o sentido de extrusão). Click em ok e vc terá a espiral criada.

No plano frontal, crie um novo círculo com 10 mm de dia e em seguida faça a extrusão maior ou na mesma altura do configurado no espiral.

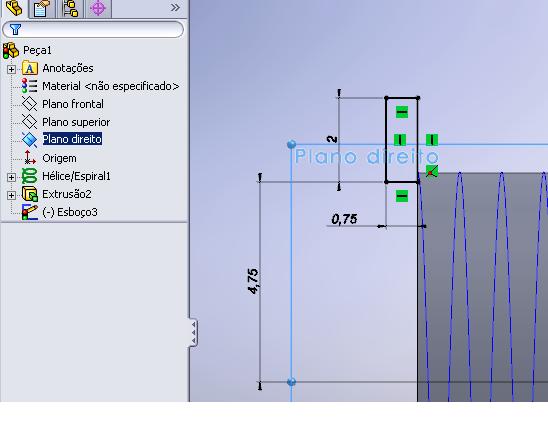

No plano direito, crie um esboço de perfil retangular de 2x0,75 - agora vc deverá posicionar a partir do centro do eixo, a base inferior deste retangulo a dimensão de 4.75 mm... a linha vertical diretia, deverá ser alinha com o ponto da espiral (ante de fazer o operfil da rosca, vc devera observar onde esta o ponto da espira e ai sim escolher o plano que esteja no mesmo que o plano ou usar o plano conforme descrito acima e mostrado na imagem abaixo)





saia do esboço já definido.



em seguida em recursos utilize o corte por varredura (sueep)... selecione o perfil (esboço retangular) em seguida, o caminho (a espiral) o sesultado sera a rosca com perfil quadrado... para os demais perfis de rosca o processo é o mesmo.



Espero ter ajudado.



Att.

Renato
