Pergunta de SolidWorks
Como faço para separar as peças na lista de materiais em componentes estruturais
crio um esbolço com varia linhas e gero o perfil desejado, na hora de criar lista de materiais só aparece uma peça, como faço para aparecer todas as peças que foram criadas na opção soldagens.
Por:
Paulo Rogerio Das Neves Neves,
em 08/08/2010 às 12:08:23
Por:
Juliano Coutinho,
em 10/08/2010 às 09:08:58 #1
Bom dia, senhor Paulo
Para o senhor inserir as peças da estrutura na lista de material, você deve fazer o seguinte:

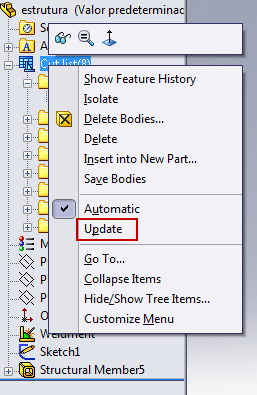

- Ainda no ambiente de modelamento, já com a estrutura finalizada, o senhor deve efetuar um clique com o botão direito do mouse sobre a "Feature": "Cut List", na árvore de projetos. No menu, o senhor seleciona a opção "Update", conforme a imagem:

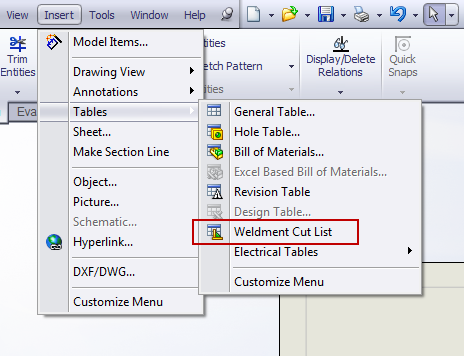

- Agora, no ambiente de detalhamento, basta inserir uma tabela "Weldment Cut List", assim todos os componentes da estrutura aparecerão na tabela. Observe a imagem:
Saudações,
Juliano A. Coutinho
Para o senhor inserir as peças da estrutura na lista de material, você deve fazer o seguinte:
- Ainda no ambiente de modelamento, já com a estrutura finalizada, o senhor deve efetuar um clique com o botão direito do mouse sobre a "Feature": "Cut List", na árvore de projetos. No menu, o senhor seleciona a opção "Update", conforme a imagem:
- Agora, no ambiente de detalhamento, basta inserir uma tabela "Weldment Cut List", assim todos os componentes da estrutura aparecerão na tabela. Observe a imagem:
Saudações,
Juliano A. Coutinho
