Ex. Complementar – Crie o Formato de uma Flor

0 Votos

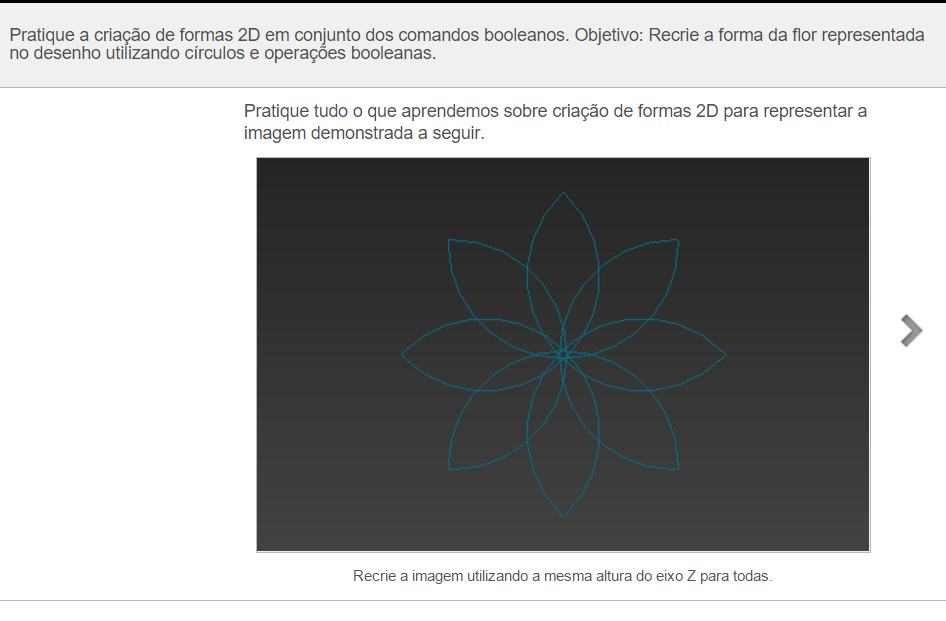

olá estou com dificuldades nesta atividade, sei que devo utilizar  o spacing tool aliados com comandos booleanos, porem nao sai o formato certo, alguem teria um passo a passo pra ajudar neste exercicio?

1

Respostas


  1. 0 Votos

    Bom dia Alexandre.

    Realmente, este exercício é complicado.
    Para poder resolvê-lo, é possível criar um Circle no centro da cena e, com o Spacing Tool você seleciona o Circle como objeto e caminho e seleciona para criar 9 cópias:
    Com isso já temos uma pré-visualização da forma.
    Na sequencia podemos deletar o círculo que foi criado a mais com a ferramenta, selecionamos outro círculo qualquer (que não o central), transformamos em Editable Spline e damos um “Attach Multiple” com todos os outros círculos, com exceção do central:
    Em seguida escolhemos uma Spline dessa nova forma, e executamos uma Intersection Booleana com outra simples a um círculo de distancia:
    Obtendo este resultado:
    Repetimos este processo com os outros círculos (apenas os círculos, não com esta nova forma criada) até obter este resultado:
    Com isso, repetimos o “Spacing Tool” no início, e fazemos o processo de novo para completar o restante da forma.
    Caso fique confuso entre quais partes ainda restam, crie uma “Editable Spline” para cada etapa, com cores diferentes e junte os dois ao final:
    Agora apenas escondemos o círculo do meio e temos uma forma igual (ou muito semelhante) ao exercício proposto.
    Espero ter ajudado.
    Qualquer coisa, pergunte.
