Não estou conseguindo dar formatos em 3D estou tentando desenhar uma polia com 3 correias.

0 Votos

1

Respostas


  1. Leandro Ribeiro
    1 Votos

    Alex,

    A maioria das peças redondas ou similares são criadas pelo comando Revolve.

    • A primeira etapa é desenhar a metade da sua polia;

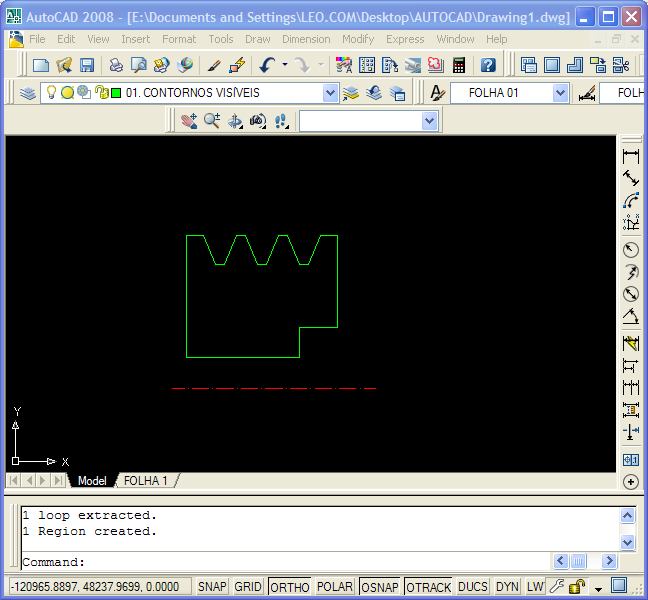

    • A segunda etapa é transformar as linhas em uma região, usando o comando Region, atalho Reg seguida de enter;

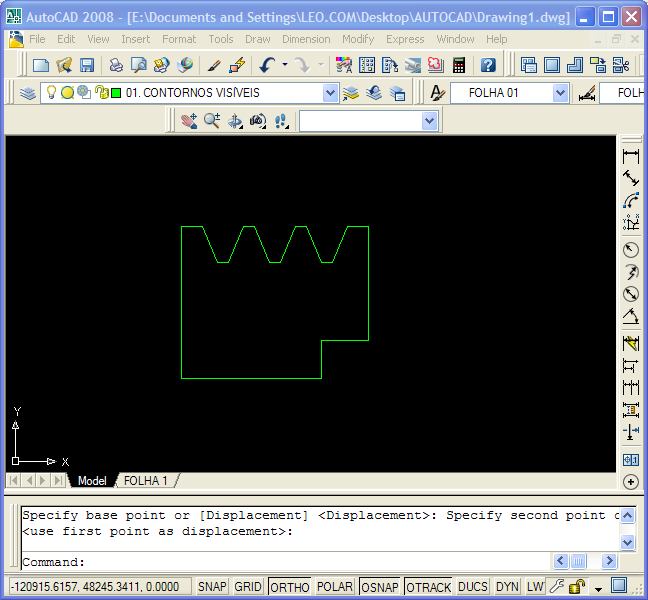

    • A terceira etapa é desenhar uma linha de revolução, que será o centro sua polia;

    • Na linha de comando digite rev seguida de enter;
    • Selecione a parte do contorno da polia;
    • Specify axis start point or define axis by […]: Clique na ponta esquerda da linha de centro e depois na ponta direita;
    • Para revolucionar a polia inteira, o ângulo é 360.
    • A nossa polia está pronta.
    • Levei em consideração que você conhece os comandos para rotacionar a sua peça 3D.

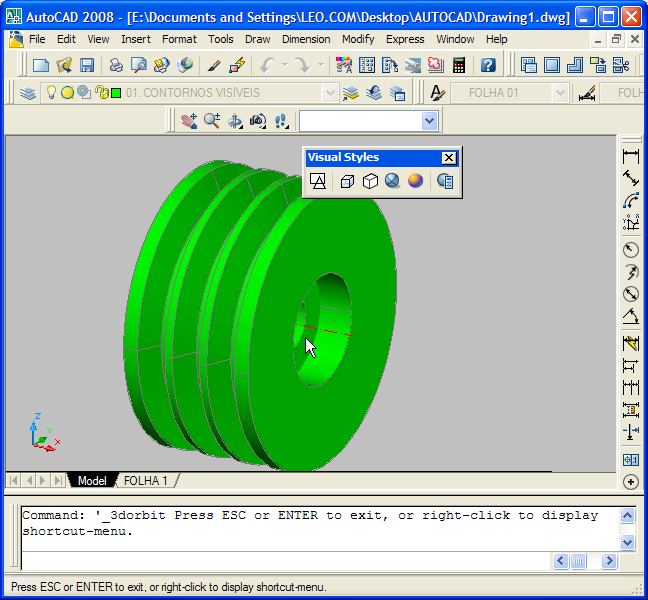

    • O seu resultado será esse:

    Abraços!
