Como fazer dobramento de chapa no inventor ou solidworks?

0 Votos

presiso desenvolver um projetos de chapa dobradas ,mas o no auto cad sempre tenho problemas na  hora da execução do projeto. Alguem pode me ajudar a fazer dobra no solid ou inventor?

1

Respostas


  1. 1 Votos

    Boa Tarde;

    No Inventor você precisa acessar o Template de chapas metálicas.ipt.

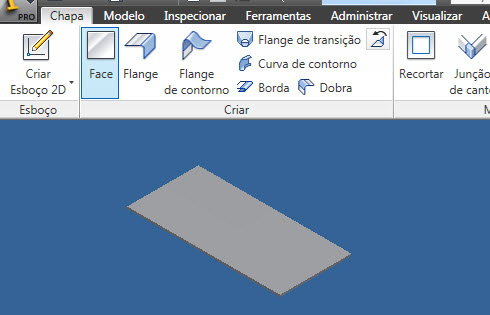

    Neste ambiente você pode criar uma bandeja por exemplo com um retangulo em seguida ative o comando Face que criará a chapa base.

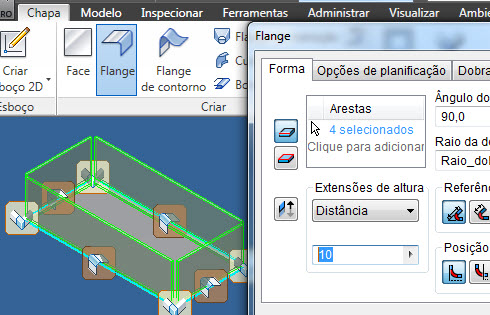

    Em seguida ative o comando Flange, selecione as 4 bodas da chapa base, informe a altura e ângulo que será criado a flange e esta pronto a bandeja.

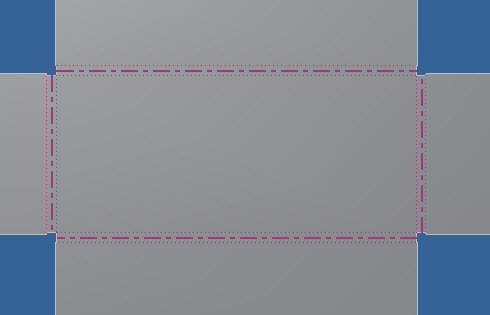

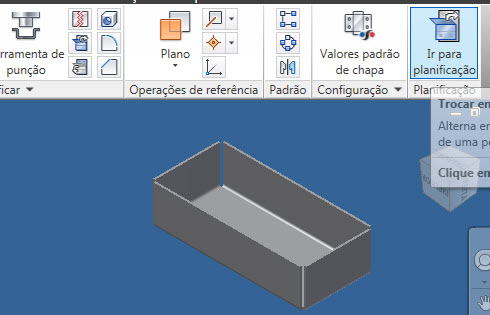

    Para planificar ative o coamndo de planificação que o Inventor exibirá a peça planificada.

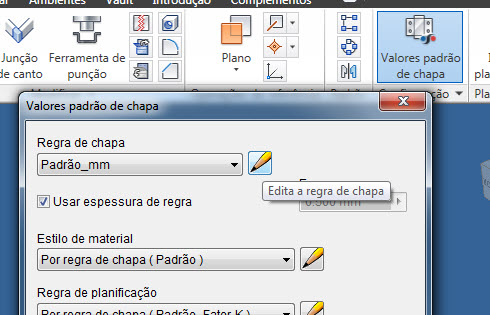

    E, para alterar a espessura, material, fator etc. Ative Valores Padrão de chapas e a opção de edição de regras. mostrado na imagem.

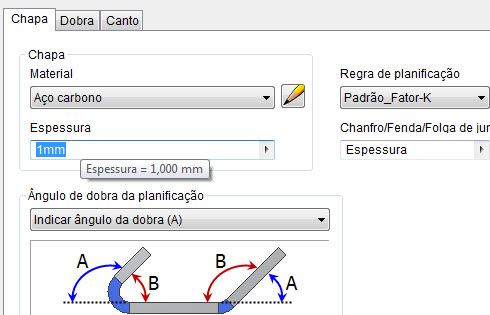

    Na caixa seguinte selecione a espessura da chapa, material, fator k, etc.

    Para conhecer outros comandos recomendo o curso de Inventor Chapas Metálicas da Render.
