Curso Detalhamento Módulo 3 Aula 6. Porque o a geometria não ficou totalmente definida?
0 Votos
Curso Detalhamento Módulo 3 Aula 6. Porque o a geometria não ficou totalmente definida?
Foto anexa.
Curso Detalhamento Módulo 3 Aula 6. Porque o a geometria não ficou totalmente definida?
Foto anexa.
Não tem uma conta? Clique aqui para se inscrever
Render Respostas
© Copyright - Todos os direitos reservados - Desenvolvido por Render Cursos
2
Respostas
Bom dia, senhor Walter;
Nessa aula as entidades não ficaram definidas porque falta adicionar dimensões para restringir o movimento dos esboços, ou seja, para definí-los seria necessário adicionar dimensões com a origem, porém, no ambiente Drawing a origem não é exibida, porque este ambiente não é específico para modelagem.

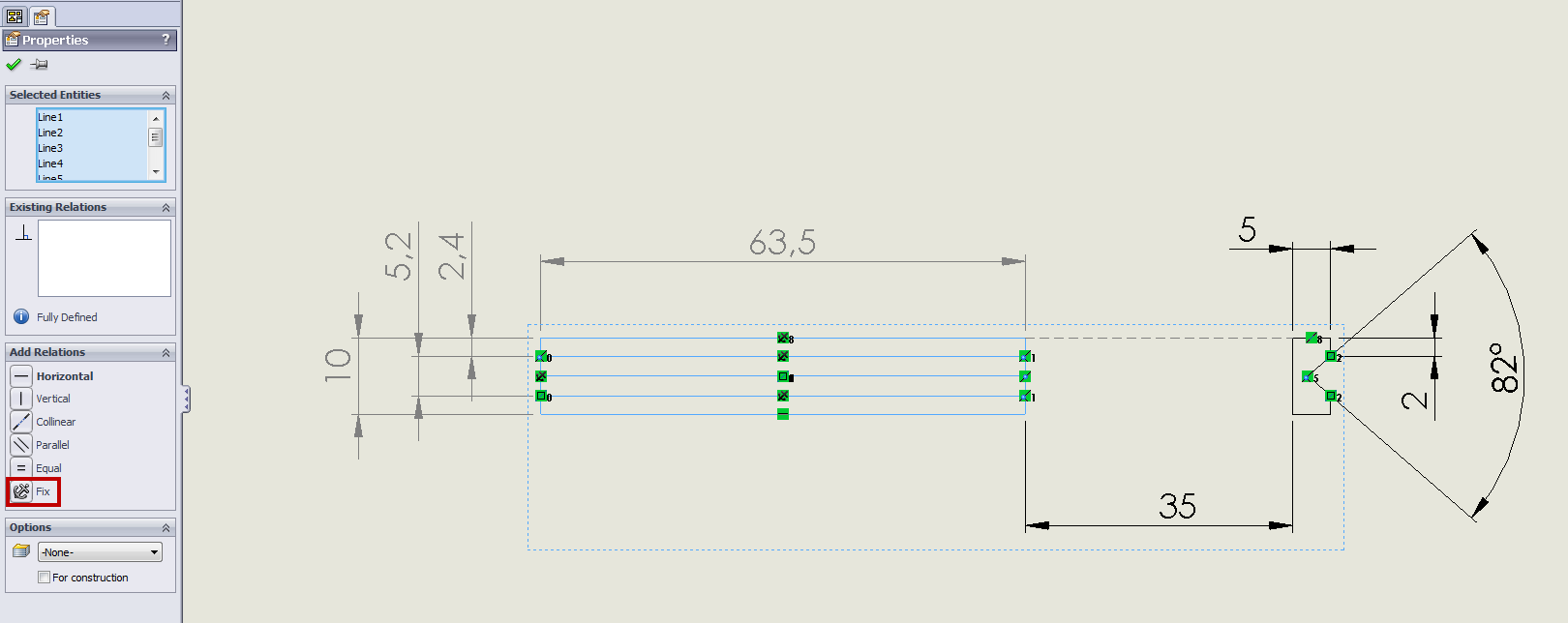

Mas caso o senhor deseje definir o esboço, basta selecioná-lo e adicionar a relação geométrica Fix, conforme imagem abaixo:
Ao adicionar a relação Fix, o senhor terá que, provavelmente, transformar as dimensões em Dimensões Dirigidas, para que o esboço não fique sobredefinido.

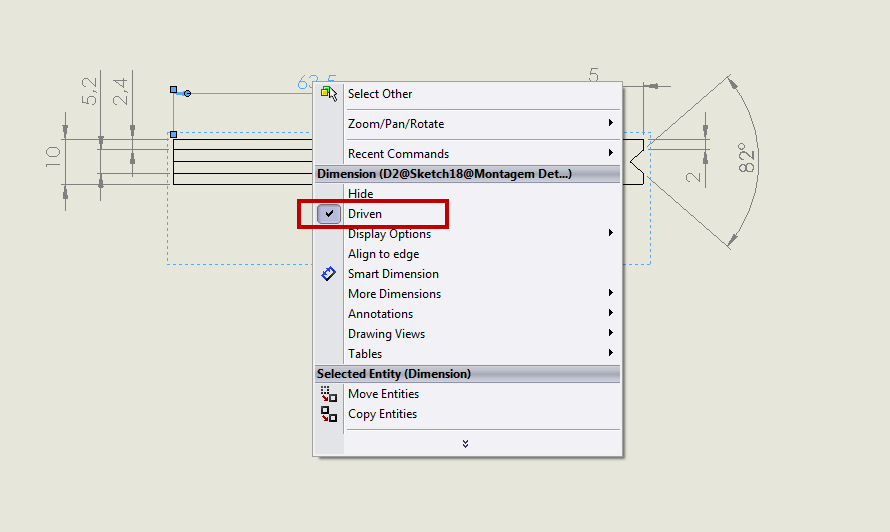

Para transformar as dimensões em dimensões dirigidas, basta selecionar a dimensão com o botão direito do mouse e no menu clicar em Driven:
Em caso de eventuais dúvidas estamos a disposição!
Att;
Juliano A. Coutinho
Crei um ponto em cada borda da bolha.
Coloque a coordenada 0,0 no ponto infeirios esquerdo por exempo e depois marque FIX para ele.
Façaisso nqa coordenada oponta acima a direita e coloque a coordenada que será exatamente a dimensão da folha, tipo 210,297 e coloque fiz.
Assim vcpode dimensionar tudo baseado nestes postos se preferir.
Na verdade esse metodo é usado pra criar a margem externa da folha.
