engrenagen
0 Votos
de 60mm de diâmetro tem 56 destes, quantos
dentes devo colocar em um circulo de 15mm????

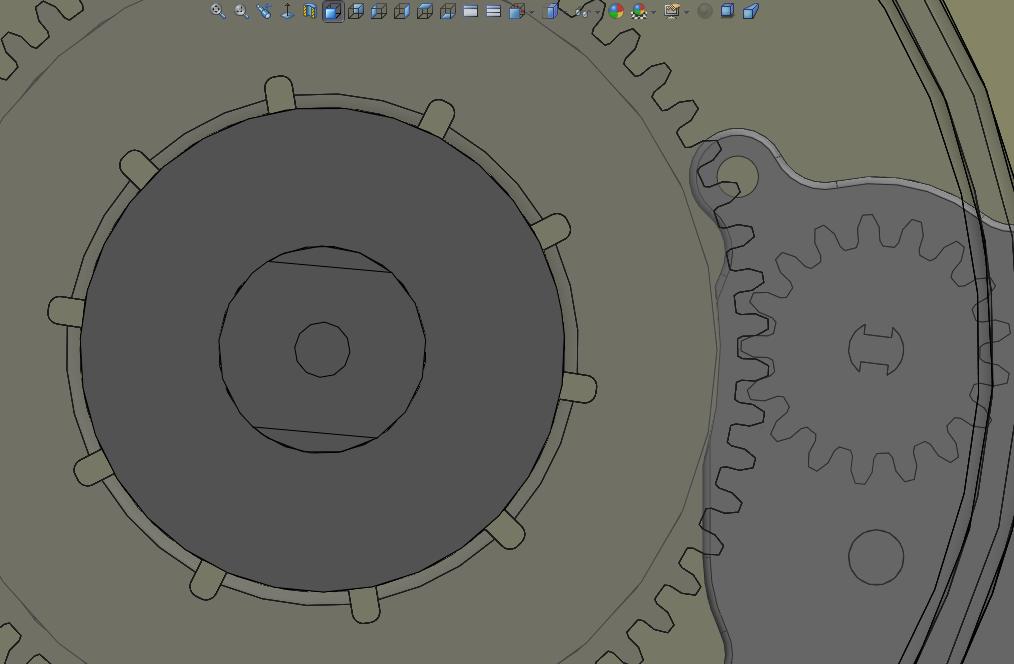

quando eu coloco pra rodar em conjunto no solidworks os dentes do circulo menor
embora esteja entrando nas cavidades nos primeiros 20° nao continua rodando em
conjunto com as cavidades da engrenagem maior.ja fis todas configuraços
posiveis nos circos do tipo aumentar e diminui o lugar de contado dos círculos
mas nao roda em concordância.
ou sera uma falha do solidwoks?
existe alguma formula pra se fabricar engrenagens?qual?
2
Respostas
Amigo;
Não sei qual sua formação, mas existem variáveis que devem ser consideradas no cálculo e construção de uma engrenagem, existe um aplicativo para o SolidWorks que se chama GearTrax, este é especifico para construção de engrenagens, caso queira fazer você mesmo a sua engrenagem, considere algumas das informações nos seguintes site:
http://www.elemaq10.com.br
http://www.scribd.com/doc/3969868/Aula-12-Calculo-Engrenagens-Cilidricas
E outros fazendo uma pesquiza mais detalhada na WEB, pois o assunto é amplo.
Qualquer dúvida entre em contato, se puder ajudar fico a disposição.
Max Siqueira
maxsiq@gmail.com
Amigo, boa tarde!
Não sei se já resolveu seu problema, o site citado pelo amigo na resposta para vc é ótimo, mas não creio que sozinho irá conseguir resolver seu problema, pois a principio seu cálculo já esta errado, veja só : para o diâmetro de 60 e número de dentes Z= 56 o módulo dá como resultado(módulo é a ferramenta que se abre o dente no sistema métrico) 1,03448 , ai seria melhor Z=58, pois módulo é igual ao diâmetro externo dividido pelo número de dentes mais 2, ai com 58 dentes daria Módulo 1. Para a menor se for 15 o diâmetro externo (vc n diz se é o primitivo) o número de dentes Z=13 e a distancia entre os centros e (Dp=M x Z) Dp da maior + Dp da menor dividido por 2= 35,5 esta e a distÇancia dos centros.
OBS: os módulos vão de 0.25 em 0.25 ou seja: 0,25 – 0.50 – 0,75 – 1 – 1,25 etc..
Qualquer dúvida escreva para mim, para que possamos resolver juntos. juliotcunha@gmail.com
Abraços
Julio
