Duvida sobre as cotas do segundo exercício do item 4 do Curso AutoCAD 2011 2D Essencial

0 Votos
Boa noite a Todos!

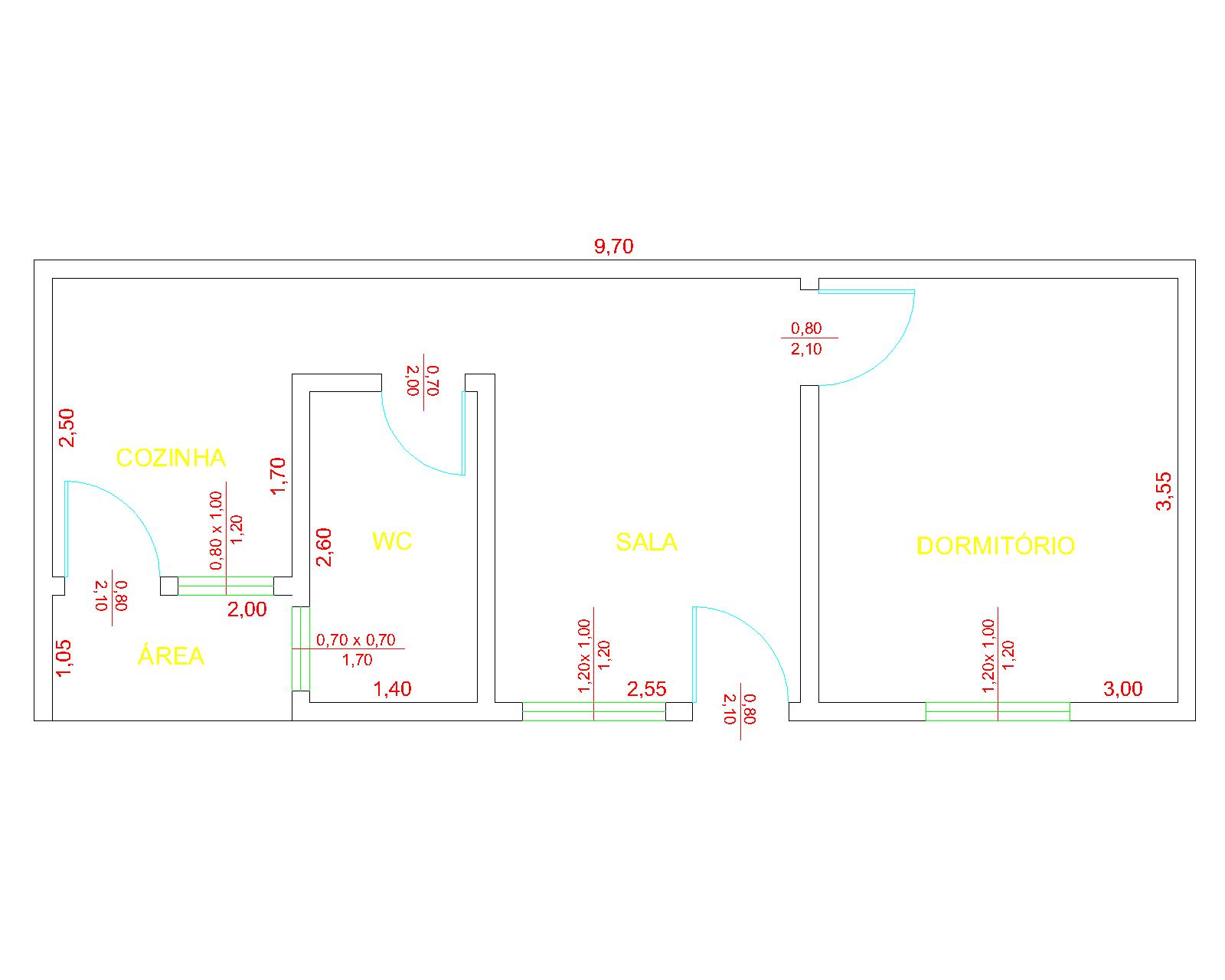

Tenho uma duvida sobre o segundo exercício do item 4 elaboração de uma planta baixa, do curso AutoCAD 2011 2D Essencial. A cota da parte superior é 9,70 conforme a imagem disponibilizada no DVD. Porém não estou conseguindo fazer o somatório das cotas inferiores de modo a resultante ser igual a 9,70, ou seja, equivalência a superior. Deste modo, solicito a Todos uma explicação mais detalhada sobre as cotas inferiores da planta, e se possível um novo desenho com as mesma. Pois não esta sendo possível a conclusão do exercício.
Agradeço pela atenção de Todos

Messias da Silva

Respostas


  1. 0 Votos

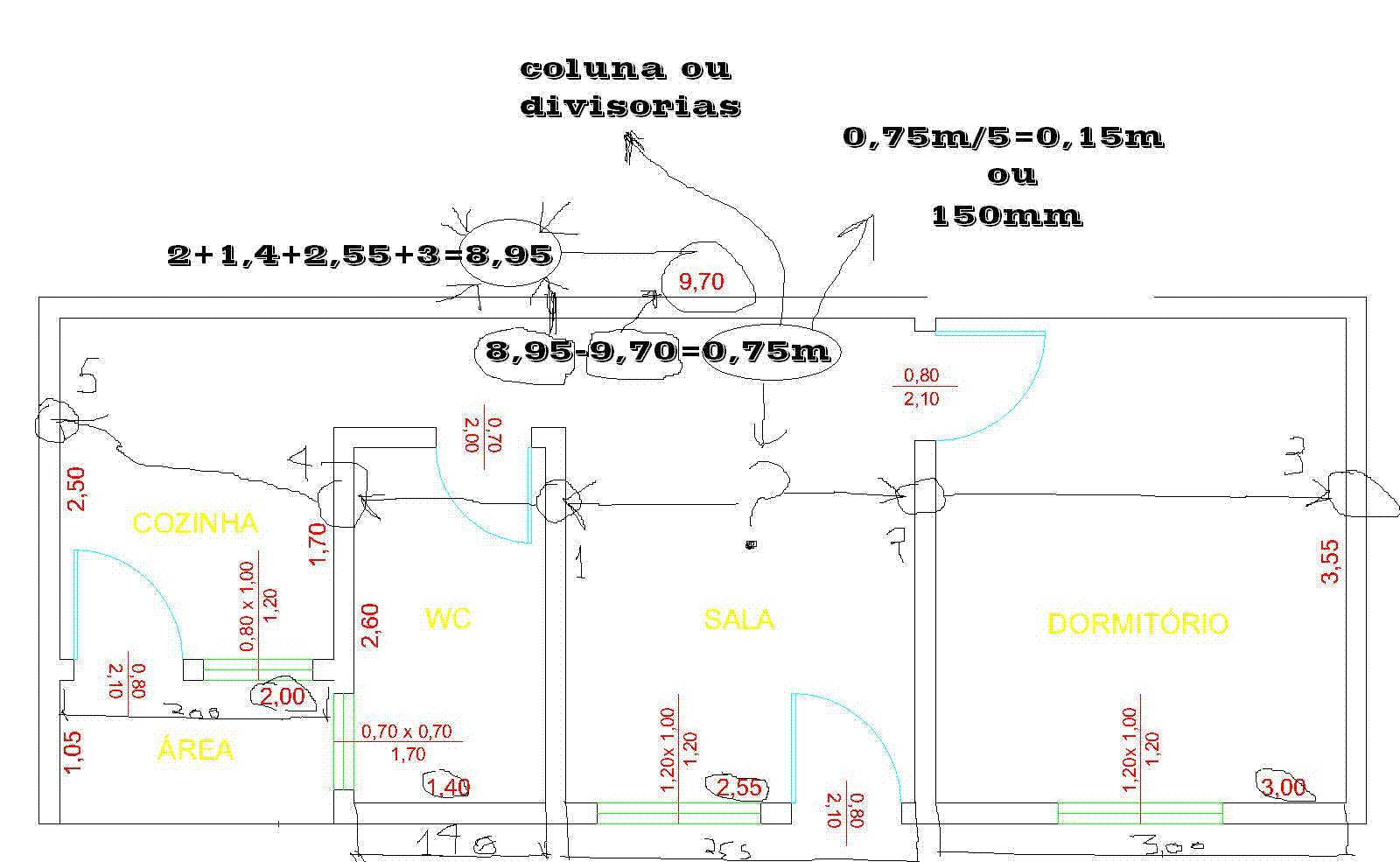

    Essa é a imagem do 2º exercício do item 4.

  2. 1 Votos

    Se não entender te explico com um vídeo no Youtube.
    mais é simples. somar todas as áreas útil da parte inferior diminuir pela área maior  o resultado disso e o total de colunas , paredes ou divisórias, depois divide esse resultado pela quantidade de colunas , paredes ou divisórias.
  3. 1 Votos

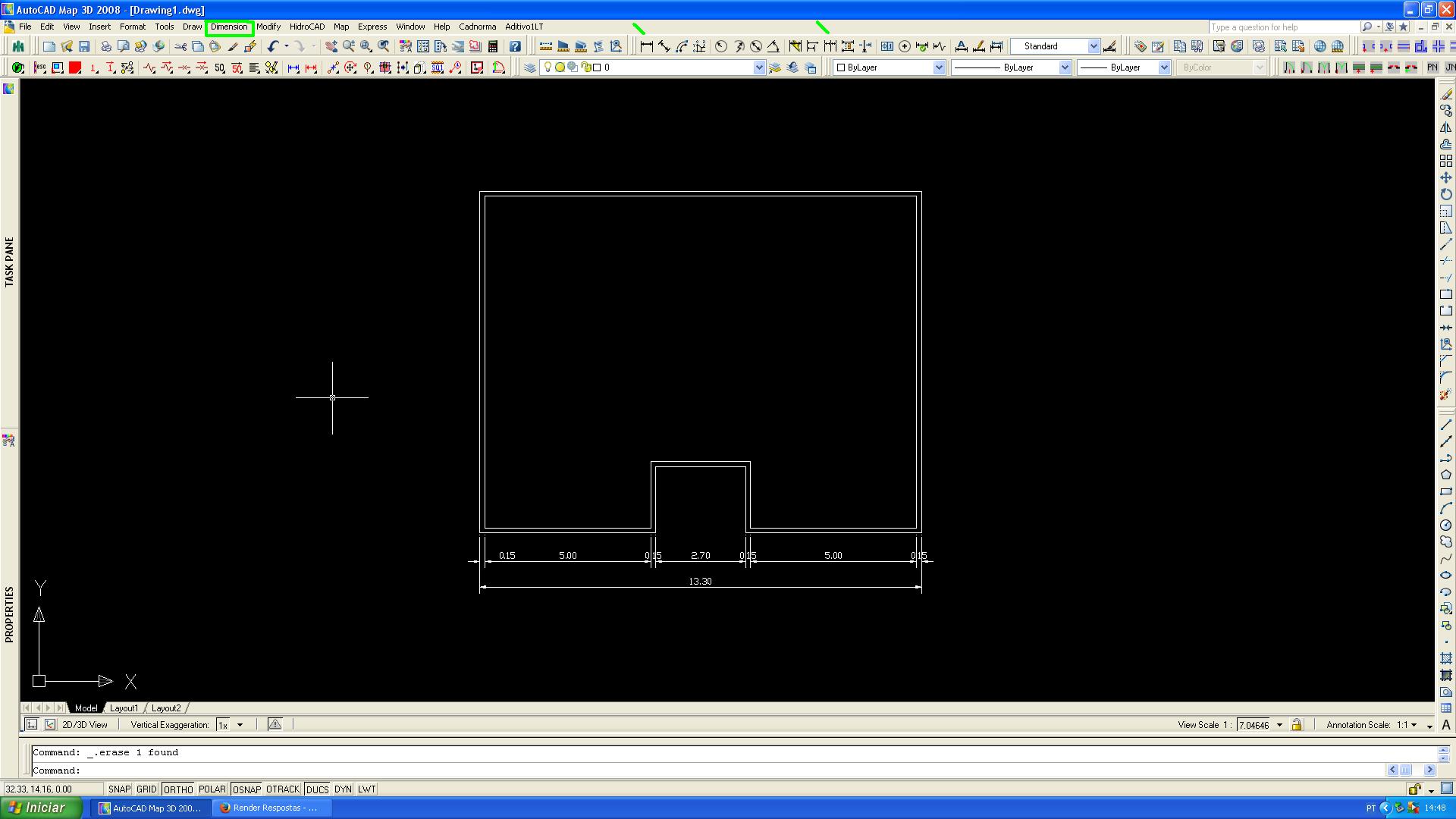

    Oi Messias. É simples. Vá no menu – Dimension  e clica em Linear e cote a parede externa, logo depois clica em Continue e dê a sequencia de todas as cotas. Parede por parede, Comodo por comodo. Ok!

  4. 0 Votos

    Dieverso e José Ronaldo, muito obrigado pela explicação. A respostas foram 100% autoexplicativas.

    Ate mais

    Messias da Silva
