gostaria de saber como eu faço para mudar a escala na hora de desenhar e tambem na hora de plotar?
0 Votos
Confira alguns cursos da RENDER(veja mais)
- Arquitetura e Eng. Civil, AutoCAD, CAD e CAE, Maquete Eletrônica
Curso AutoCAD 2024 3D Fundamentos
R$57,00Arquitetura e Eng. Civil, AutoCAD, CAD e CAE, Projeto MecânicoCurso AutoCAD Básico e Prático
R$79,00
Render Respostas
© Copyright - Todos os direitos reservados - Desenvolvido por Render Cursos
4
Respostas

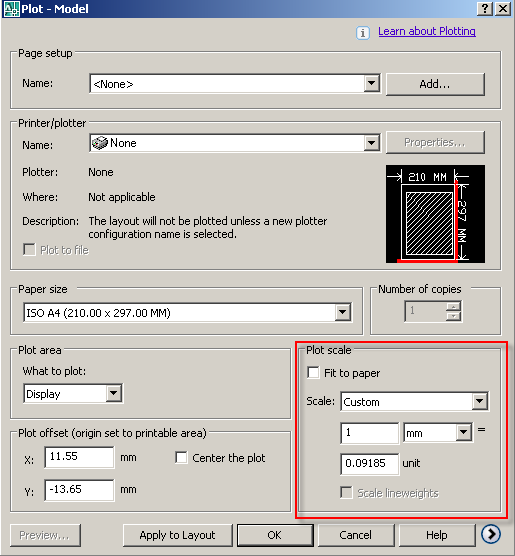

Os desenhos criados no Model Space são em escala 1:1, mas podemos a qualquer momento modificar a escala de visualização utilizando a ferramenta Zoom Scale e definindo um fator de escala juntamente com as opções X ou XP. Como exemplo, se for definido um fator 2XP, o desenho será exibido em escala de ampliação de duas vezes. Agora, no momento da plotagem, a opção Fit do Paper deve ser desativada para que estejam disponíveis as opções de escalas para impressão.
Marcelo:
O desenho deve ser feito sempre em dimensões reais (1:1). Você deve se preocupar apenas com as alturas dos textos e o estilos de cotas em função da escala de plotagem do desenho. A plotagem pode ser feita através do ambiente Model ou Layout. É mais simples utilizar o Layout, principalmente quando temos desenhos a ser plotados em escalas diferentes.
Preciso saber qual a versão do AutoCAD que você utiliza, porque a 2008 tem diferença em relação às anteriores.
Gente como fiquei feliz de ver que tem gente prestando mais atenção nas ferramentas de plotagem do Autocad.
A RESPOSTA É ESSA_ APRENDAM A USAR LAYOUT
Boa tarde eu desenho tudo em escala 1:1 especifico o formato amplio o formato para que o desenho fique dentro do formato ai vou no plot model seleciono a plotter e propriedades plot style e no plot scale seleciono fit to paper e no plot area com o modo window seleciono o formato em que contem o desenho e seleciono o Drawing orientation e seleciono o center the plot e presiono o preview verifico se o desenho esta no formato ai presiono plot então o desenho e plotado conforme as especificações feito no plot model
É bom sempre desenhar em escala natural 1:1 e ampliar o formato para que o desenho fique dentro do formato esta e uma maneira mais facil de desenhar e plotar utilizando o modo windows para selecionar o formato
