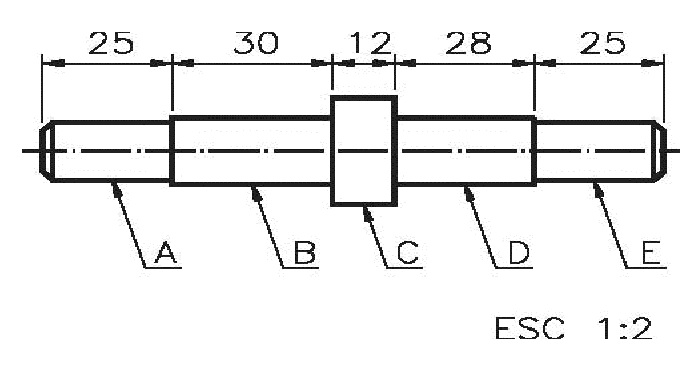

Na cotagem em cadeia, cada parte da peça é cotada individualmente. Observe a vista frontal de uma peça cilíndrica formada por várias partes com diâmetros diferentes.
A parte identificada pela letra A , por exemplo, mede 25 mm de comprimento. Já a cota 12 indica o comprimento da parte C . Quando a exigência de precisão na execução de cada parte da peça é muito grande, este sistema de cotagem não deve ser adotado.
2
Respostas
Na cotagem em cadeia, cada parte da peça é cotada individualmente.
Observe a vista frontal de uma peça cilíndrica formada por várias partes com diâmetros diferentes.
A parte identificada pela letra A , por exemplo, mede 25 mm de comprimento. Já a cota 12 indica o comprimento da parte C . Quando a exigência de precisão na execução de cada parte da peça é muito grande, este sistema de cotagem não deve ser adotado.
