Adicionar um plano inclinado em um cilindro

0 Votos

Ola,
No curso da Render Auto desk INVENTOR 2011 fundamentos, no conteúdo 6 (exemplo prático)

se faz dois planos inclinado em um cilindro, clicando em Plane, Origing XY plane X axis e depois aparece no meio da tela um valor com um botão V e X em baixo.



Tenho o INVENTOR 2010 faço tudo igual mas não aparece os botões V e X com o valor.

Alguém poderia me ajudar a fazer planos inclinado em um cilindro

Respostas


  1. 0 Votos

    Bom Dia;

    Este botão foi criado a partir da versão 2011, é um dos novos recursos desta versão que, exibe as ferramentas conforme o comando utilizado.

    Na versão 2010 este recurso não está disponível, mas a forma de utilização dos comandos é semelhante.

    Sem considerar este recurso, você conseguiu criar os planos na versão 2010?

  2. 0 Votos

    Então eu consigo criar planos sem ângulo em um cilindro, sem problemas. Agora plano com ângulo ainda não consegui ,e é essencial para eu fazer o exercício.



    Veja: http://imageshack.us/photo/my-images/811/planoinclinado2.jpg/

    ou http://postimage.org/image/qjaj8glg/

  3. 0 Votos

    Boa Tarde;

    Vi pela imagem que você já crio um plano, agora para criar o outro é o mesmo procedimento, basta ativar o comando Plane, clicar no plano já criado e clicar no mesmo eixo lá no “Browser” que você uso para criar este primeiro plano, depois informe o valor de 90 e confirme.

  4. 0 Votos

    Boa tarde,



    Então senhor Antônio, essa imagem é um print do curso da Render inventor Fundamentos 2011, só que feito no Inventor 2011.



    Não consegui fazer ainda.

  5. 0 Votos

    Na imagem era o que eu teria que fazer, mas não consigo

  6. 1 Votos

    Bom Dia;

    Após fazer o circulo e a extrusão.

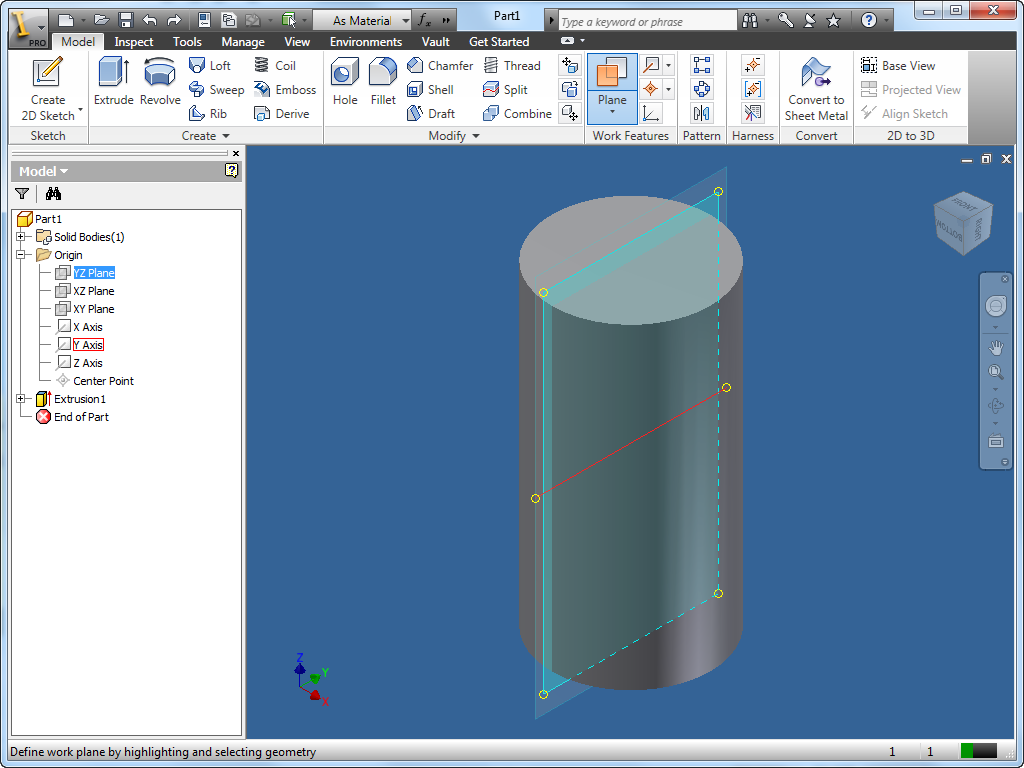

    Ative o comando Plane, expande a pasta Origin e clique em um plano para referencia, pode ser no plano YZ, dê mais um clique no eixo de referencia Y, abrirá uma caixa digite 45 e confirme.

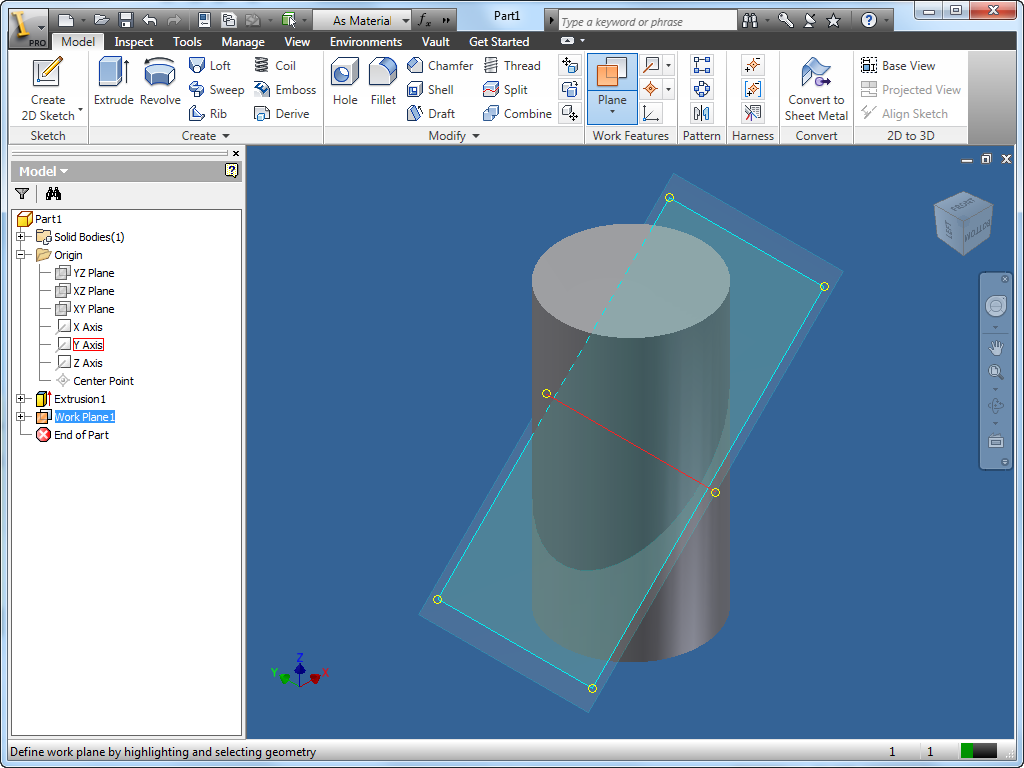

    Ative novamente o comando Plane clique no plano recém criado, dê mais um clique no mesmo eixo selecionado anteriormente, ao abrir a caixa digite 90 e confirme.



    Em anexo segue duas imagens para referencia.

    Se você tiver duvidas, por favor, envie uma nova pergunta que vou lhe ajudando.





  7. 0 Votos

    É justamente isso que eu queria,



    muito obrigado senhor Antônio
