Configuração de Templates IDW Inventor 2012

0 Votos

Boa Tarde. Eu trabalho com inventor a +/-  4 anos. E sempre tive o mesmo problema com os Templates IDW.

Eu configuro as fontes, o formato das cotas, o part list, a tabela de revisão, etc. E salvo elas no template especifico ( A4, A3, etc).
Mas quando dou um New no inventor e chamo o Template ele vem com a configuração inicial. Ai tenho que importar todos os formatos que eu exportei, (part list, Revisão, etc)
Preciso saber aonde devo salvar esses arquivos, e qual a configuração devo colocar na guia Tools > File. De um modo que quando eu abra o templete, o mesmo ja esteja com as configurações que eu fiz.
Espero que alguem possa me ajudar, pois isso leva muito tempo. As vezes até mais tempo do que levo para fazer um simples detalhe.
Obrigado.

Respostas


  1. 1 Votos

    Bom Dia;

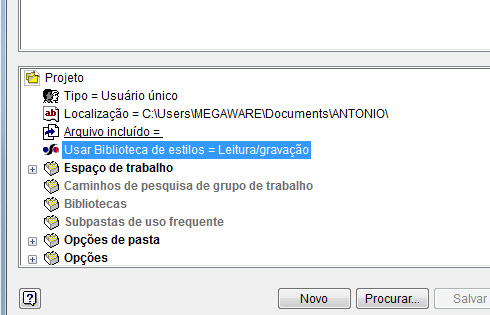

    No Projeto habilite a biblioteca para salvar.

    Após configurar as cotas, o texto a folha etc.

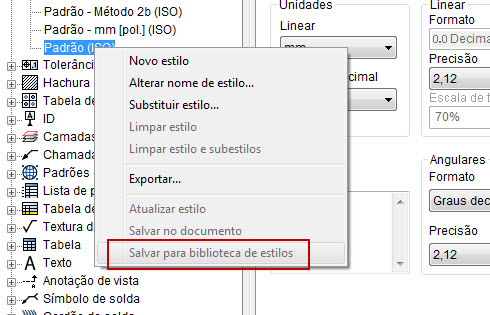

    Se você configurou a cota salve o estilo, clicando com o botão direito do mouse sobre a opção que vc alterou e salve o estilo na biblioteca.

    Todas as alterações que vc fizer vá com o botão direito e salve.

    Em seguida salve o arquivo como template.

    No meu caso o endereço é: C / Usuário / Público / Documentos Públicos / Autodesk / Inventor 2012 / Templates / Métrico.



    Em seguida acesse o seu template, se ficou faltando algum estilo sem salvar, o Inventor vai te avisar, informando o nome do estilo.

    Anote o nome e abre o seu template que foi salvo na pasta métrico e com o botão direito do mouse salve o estilo e depois clique em salvar para atualizar o arquivo.
