dobras no inventor
0 Votos

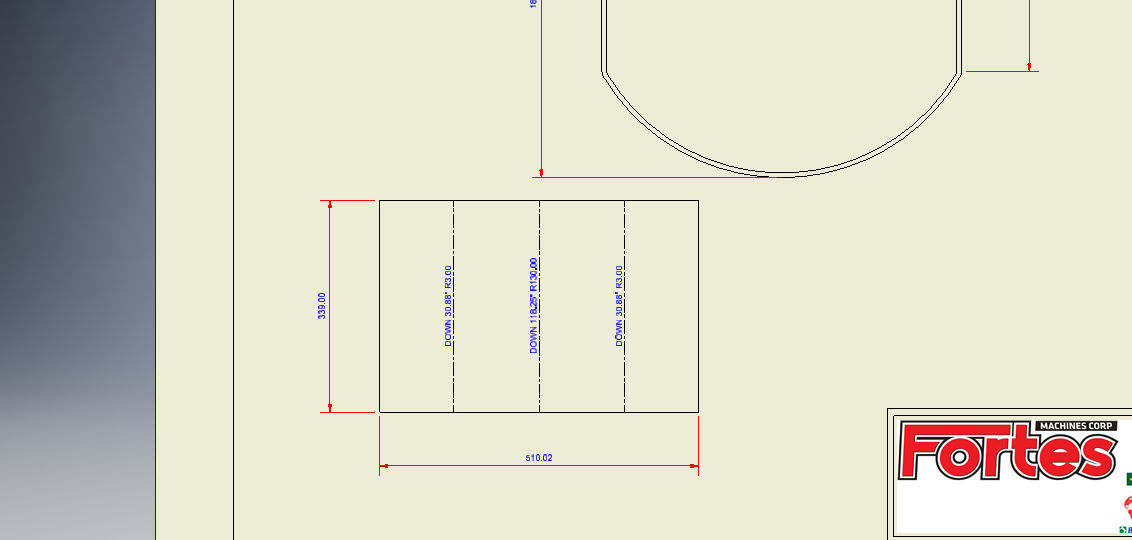

Como eu faço no sheet metal para fazer uma dobra em raio com várias batida? qual eu gero o flat pattern sai só 3, preciso aumentar a quantidade de batidas. Obrigado
Confira alguns cursos da RENDER(veja mais)
- CAD e CAE, Chapas e Estruturas, Inventor, Projeto Mecânico
Curso Inventor 2024 Chapas Metálicas
R$77,00CAD e CAE, Chapas e Estruturas, Inventor, Projeto MecânicoCurso Inventor 2019 Chapas e Estruturas Metálicas
R$47,00
Render Respostas
© Copyright - Todos os direitos reservados - Desenvolvido por Render Cursos
2
Respostas
Olá.
Provavelmente você teria que adicionar mais batidas no modelo para que quando gerasse o flat pattern as batidas fossem mostradas.
Esse curso está muito bom e pode te ajudar, confere: https://www.render.com.br/cursos/inventor/inventor-2015-chapas-metalicas
Cristiano, o que acontece é que o Inventor segue padrões de acordo com o processo de fabricação, essa peça que você desenhou pode ser fabricada em uma calandra então no caso seria necessária apenas a linha de centro com o raio conforme está na imagem.
Só é possível configurar caso você desenhe algo que realmente precise dessas repartições como exemplo uma redução de quadrado pra redondo ou vice-versa.
