Gostaria de saber como faço para fazer uma peça redonda curvada (como um guarda chuva)

0 Votos

Gostaria de saber como faço para fazer uma peça redonda curvada, (como um guarda chuva ou um gancho) em IPT. Tentei colocar uma linha de centro e dar o revolve, mas não deu certo. Tentei usar o sweep, mas também não deu certo.



Obrigado

Respostas


  1. 0 Votos

    Boa Tarde;
    Eu não entendi muito bem a sua dúvida, mas se for a parte de cima, é possivel criar usando uma revolução.
    E, se for a parte de baixo (cabo) é possivel criar usando o sweep.
    Se você ter alguma imagem, poste ela que facilita o entendimento.

  2. 0 Votos

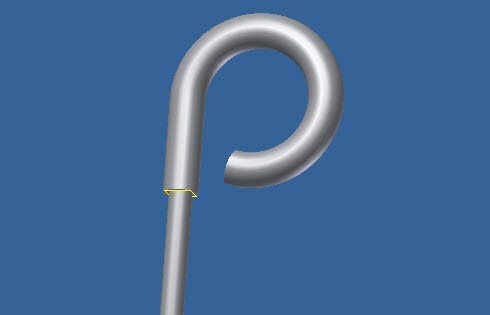

    Preciso fazer uma peça semelhante a essa mas essa parte de baixo esta complicada, a peça é inteiriça, uma só.

  3. 0 Votos

    Boa Noite;

    Acredito que a parte reta, esta que tem o diâmetro menor, possa ser feito um circulo e uma extrusão.

    Já a parte curva, acredito que o sweep resolva.
    Insira um plano, no perfil extrudado, faça o circulo de diâmetro maior, feche o esboço e inicie um novo esboço, onde você deve desenhar o caminho curvo.
    Feche o esboço e, com o sweep selecione o perfil cilindrico e o caminho.

  4. 0 Votos

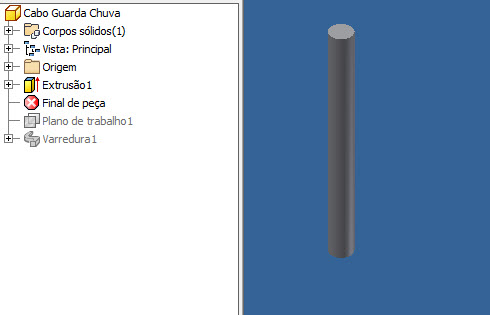

    O problema que da esse erro “Path does not intersect profile. It is recommended that for best results the profile intersects the path.”

  5. 0 Votos

    Boa Tarde;
    Pela imagem tive a impressao que você criou o caminho no mesmo plano do círculo, talves seja por isso que ocorreu o erro.

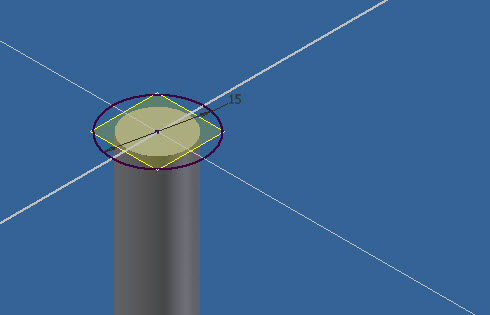

    O perfil reto, pode ser feito por uma extrusão, depois insira um plano no topo da extrusão e, crie o circulo neste plano, feche o esboço.

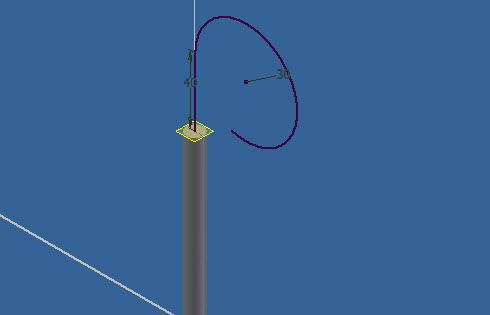

    Acesse a pasta Origem selecione um plano perpendicular ao plano que foi criado o diâmetro e inicie um novo esboço, para facilitar, projete a geometria do circulo neste plano para iniciar o caminho no centro do circulo.

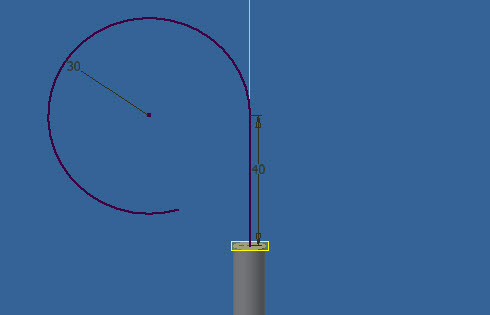

    Desenhe o caminho curvo e feche o esboço.

    Assim, o círculo ficará em um plano e o caminho em outro plano perpendicular.
    Na sequencia, use o sweep, selecione o diâmetro e o caminho, depois confirme.
    É bem provável que dê certo.
