INSERIR PARAFUSOS E PORCAS AUTOMATICAMENTE

0 Votos

OLÁ!

SEI QUE, NO ABIENTE DE MONTAGEM O INVENTOR PODE INSERIR ELEMENTOS NORMALIZADOS COMO PARAFUSOS E PORCAS AUTOMATICAMENTE, SEM USAR RESTRIÇÕES, APENAS CLICANDO NO CONTORNO DO FURO, PORÉM ESTA FUNÇÃO ESTÁ DESABILITADA NA MINHA MÁQUINA.

ALGUÉM SABERIA ONDE HABILITO?

DESDE JÁ OBRIGADO!

Respostas


  1. 0 Votos

    Boa Tarde;

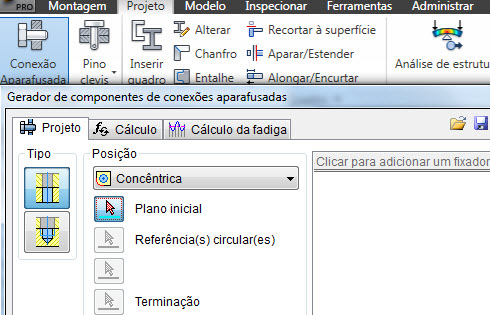

    Em um ambiente de montagem, acesse a guia projeto.
    Ative o comando Conexão Aparafusada, selecione a opção Concentrica.
    Clique na peça, onde será o plano inicial de conexão.
    Clique em uma referencia circular para ser o centro do Parafuso.
    Clique na peça, onde será o Fim da conexão.
    Selecione o diâmetro, a norma e o tipo de parafuso, porca e arruela.
    Confirme o comando.
