Planificação de chapa

0 Votos

tentando aprender a trabalhar com chapas, modelei um retângulo simples, na face fiz uma linha reta e usei a opção dobrar. Tudo certo, mas no menu, a opção planificar aparece desabilitada. Meu objetivo é apresentar o “.dwg” da planificação com a linha de dobra.



3

Respostas


  1. Vitor Coutinho
    1 Votos

    Boa tarde Marcos.

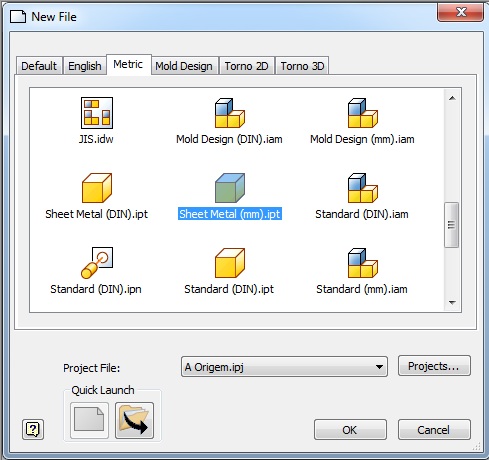

    Vou criar uma nova peça e na guia Metric, selecionar o arquivo Sheet Metal (mm).ipt

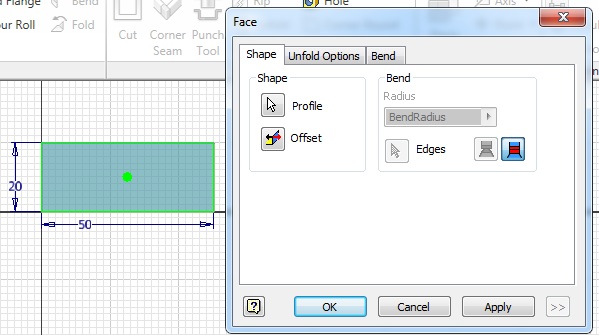

    Feito isso criei um retângulo com medidas quaisquer.
  2. Vitor Coutinho
    1 Votos

    Desculpe pela meia resposta, apertei responder sem querer.

    Continuando…
    Após criar minha chapa plana, vou criar um Sketch na superfície em que desejo aplicar a dobra.

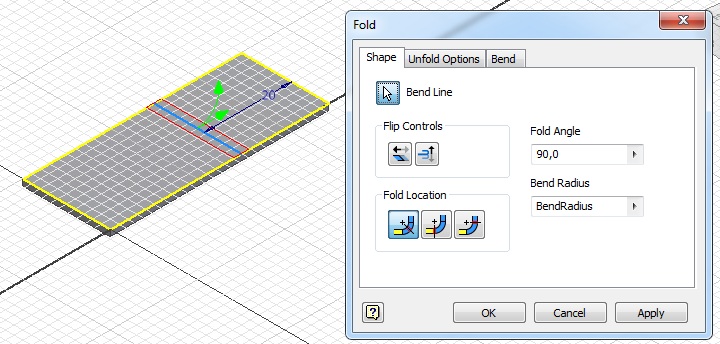

    Utilizando o comando Fold eu posso escolher qual sentido (Flip Controls) e ângulo (Fold Angle) vou aplicar a dobra. Definidos estes pontos é só clicar em OK.

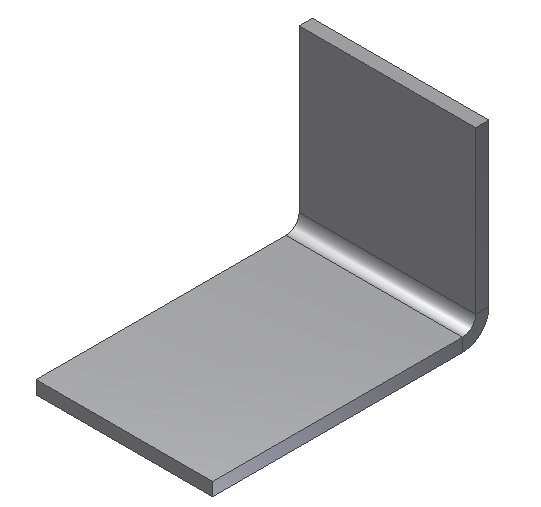

    Pronto, sua chapa está dobrada. Agora vamos par planificação.

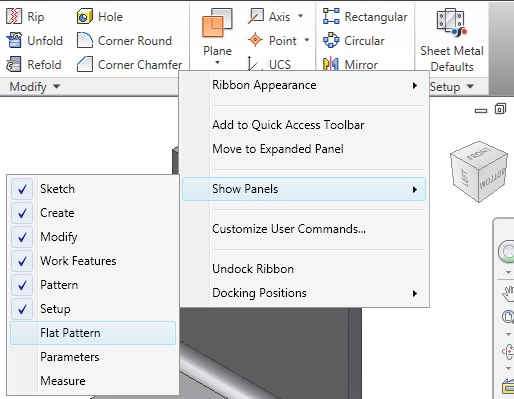

    Agora se a opção Create Flat Pattern não estiver aparecendo no cando superior direito do seu programa, pode ser que ela esteja desabilitada. Clique com o botão direito do mouse no Ribbon, selecione Show Panels e selecione Flat Pattern
  3. Marcos Oliveira
    0 Votos

    Obrigado. Realmente estava desabilitado na barra de ferramentas. Valeu!
