Plano inclinado

0 Votos

Bom dia,



Tenho uma peça com um grau que não sei, gostaria de saber com faço para inserir um plano nesse grau, apenas tendo como referencia a peça.



Peça

http://imageshack.us/photo/my-images/69/36118199.jpg/

Obrigado

Respostas


  1. 0 Votos

    Bom Dia;



    Por padrão o Inventor disponibiliza uma pasta de nome “Origin” para cada peça criada e se encontra no “Browser”.

    Nesta pasta você encontra 3 planos, para adicionar restrições nas peças usando estes planos basta ativar o comando de restrição e clicar nos planos desejado.



    Se precisar criar um novo plano e, a face for cilindrica, ative o comando de plano, clique em um plano para referencia (pode ser os planos da pasta Origin) e depois clique na face da peça para inserir o plano.



    Se a face não for cilindrica, basta ativar o comando de plano e clicar na face do modelo.





  2. 0 Votos

    Boa tarde,



    Fiz justamente isso, ativei o comando de plano, cliquei em um plano para referencia da pasta Origin) e depois clique na face do chanfro que é onde eu desejo criar um plano, mas não apareceu nada.





  3. 0 Votos

    Boa Tarde;

    Para as peças cilindricas é mais fácil usar um plano de referencia.



    Mas como você vai inserir um plano no chanfro, então a face é plana, pode clicar direto na face do chanfro.

    Ative o comando de plano, clique na face plana e arraste o mouse, você precisa digitar uma distancia na caixa, se quiser o plano colado na face digite 0.

  4. 0 Votos

    Na verdade como você pode observar a peça é um clilindro com um chafro (grande), e é nesse chanfro ou seja paralela a face

  5. 0 Votos

    Mas vou tentar fazer como o senhor disse

  6. 0 Votos

    Opa, desculpe, não é paralelo a face e sim ao chanfro

  7. 0 Votos

    Boa Noite;



    Você precisa do plano paralelo ao chanfro?

    Se for isso, tente da seguinte forma:

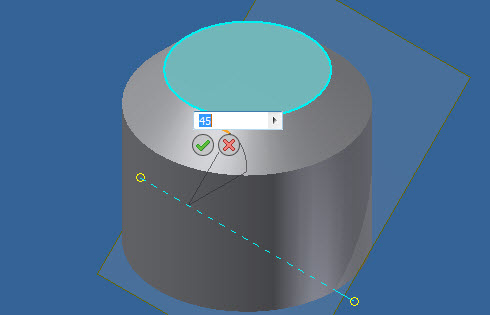

    Ative o comando de plano, dê um clique em um eixo da pasta Origin e outro clique na face superior do seu modelo. Surgirá uma caixa para informar o valor do ângulo.

    Informe o mesmo ângulo do chanfro e confirme.

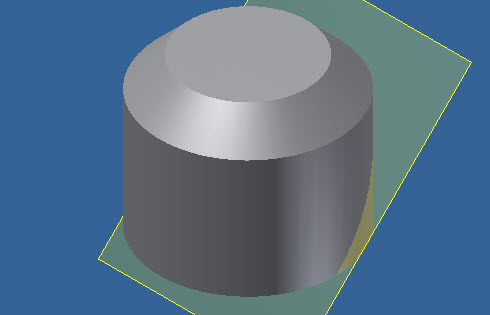

    Surgirá um plano no centro do modelo com a inclinação informada.

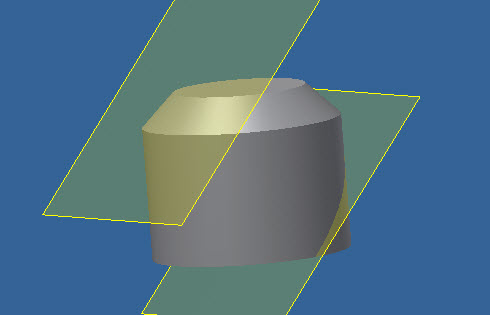

    Ative novamente o comando de plano, dê um clique no plano que você acabou e outro clique na face do chanfro.

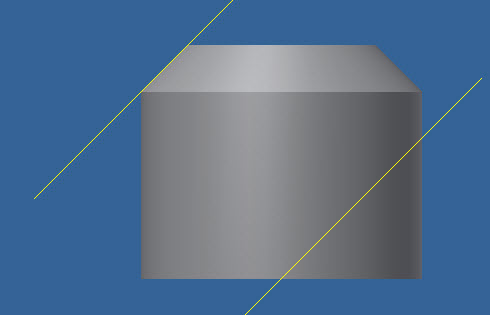

    Assim será criado um novo plano tangente ao chanfro.















  8. 0 Votos

    Boa tarde



    Obrigado senhor Antônio, era exatamente isso que eu queria
