Duvida, como movimentar a garra sem mecher a base

0 Votos

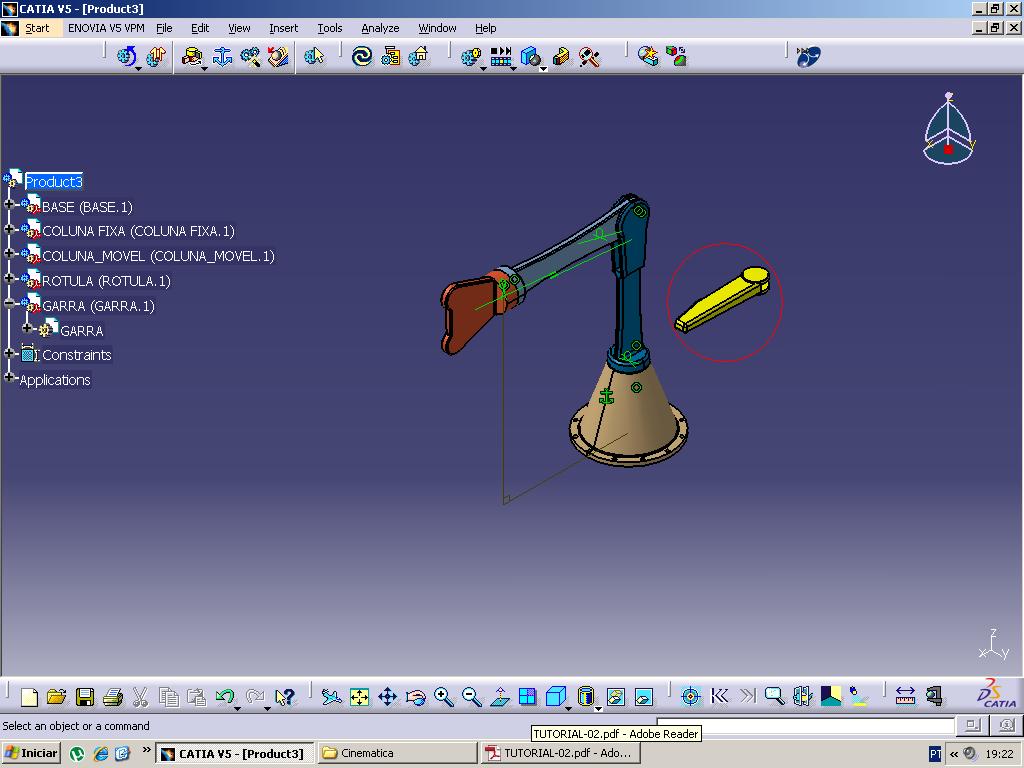

Estou com a seguinte duvida, nao consigo movimentar somente a garra(amarela) como na foto que segue em anexo
só move o conjunto todo, qual seria o procedimento para eu mover SOMENTE a garra sem mecher a base?

Obrigado

Uso o catia v5r19

Respostas


  1. 0 Votos

    Para movimentar somente a garra (amarela) sem afetar a base, você precisará utilizar o recurso de “restrição” ou “vinculação” no Catia V5 R19.

    Aqui estão os passos que você pode seguir:

    1. Selecione a garra (amarela) e vá para o menu “Construção” > “Restrições” > “Definir Restrição”.
    2. Escolha o tipo de restrição que você deseja aplicar, por exemplo, “Restrição de Translação” ou “Restrição de Rotação”.
    3. Selecione o ponto de referência da garra que você deseja manter fixo em relação à base. Isso geralmente é um ponto de conexão entre a garra e a base.
    4. Defina a restrição para que a garra possa se mover apenas no eixo desejado (por exemplo, apenas no eixo Z, se você deseja mover a garra para cima e para baixo).
    5. Repita os passos 2-4 para definir restrições adicionais, se necessário.

    Alternativamente, você também pode usar o recurso de “vinculação” para vincular a garra à base e definir o tipo de movimento permitido.

    1. Selecione a garra (amarela) e a base.
    2. Vá para o menu “Construção” > “Vinculação” > “Vincular”.
    3. Escolha o tipo de vinculação que você deseja aplicar, por exemplo, “Vinculação de Translação” ou “Vinculação de Rotação”.
    4. Defina as restrições de movimento da garra em relação à base.

    Ao seguir esses passos, você deve ser capaz de movimentar somente a garra sem afetar a base.

    Obrigado por perguntar no Render Respostas!
