Carpintaria SolidWorks 2

0 Votos

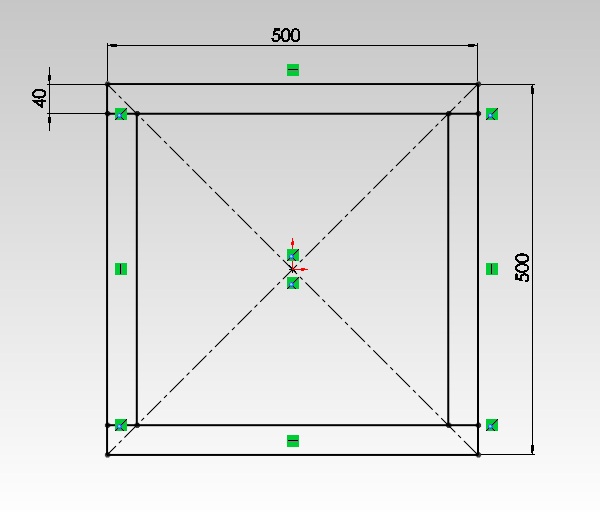

e este o problema eu tenho este esboço (anexo 1) ele esta separado nos cantos mas quando eu extrudo fica um corpo so , tem como extrudar e fazer vários corpo de uma extrusão ou fica tudo junto?

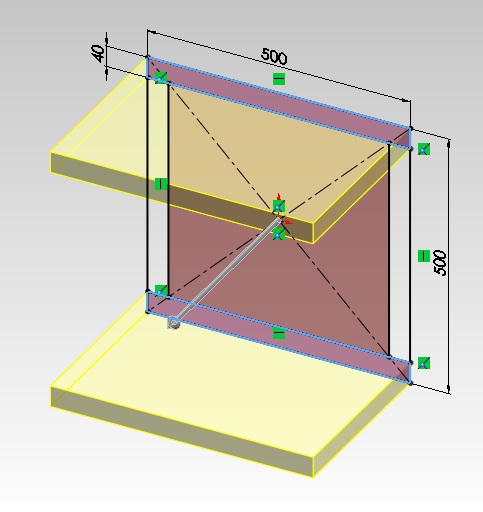

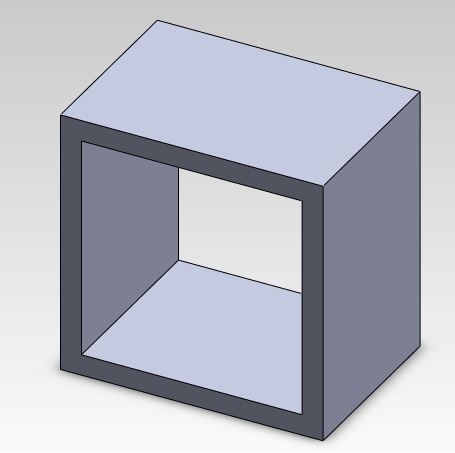

Anexo 1                                             Anexo 2
Anexo 3

2

Respostas


  1. Marcos Antonio
    0 Votos

    Vá criando (sketch) esboços, ao longo do desenho

    Ex: crie uma parte, faça a extrusão, crie um outro esboço (skech) e outra extrusão, assim por diante. Vai ser criado partes separadas, para confirmar s isso, ocorreu, faça a supressão da parte em questão.
  2. avatar Aislan Leogênio Rosa
    0 Votos

    Bom dia Thiago.

    Para extrudar e fazer vários corpos é muito simples. Na “PropertyManager” do recurso “Extruded Boss/Base”, temos a opção “MERGE RESULTS”, está opção faz a união entre os corpos. Se desmarcá-la, você verá que na “FeatureManager” é criada uma pasta chamada “Solid Bodies”.

    Espero ter ajudado.
