Como faço a representação de uma grade em uma planta?

0 Votos

A Nossa empresa vai ter que colocar grades em alguns pontos do prédio, o patrão pediu para eu redesenhar a planta adicionando as grades nos locais especificos, porém eu não sei como fazer a representação das grades.



Peço que me ajudem o mais rápido possível!



Grato!

Respostas


  1. 1 Votos

    Não entendi direito a pergunta, mas se for apenas representativo, insira a grade como textura em uma superfície plana.

    http://www.youtube.com/watch?v=7pw-Q1zcnY8

  2. 0 Votos

    Na verdade acho que não elaborei bem a pergunta…

    Imagine que você tenha em mãos uma planta de um terreno envolto não por um muro, e sim por uma grade. Como teria que ser representada esta grade?
  3. 0 Votos

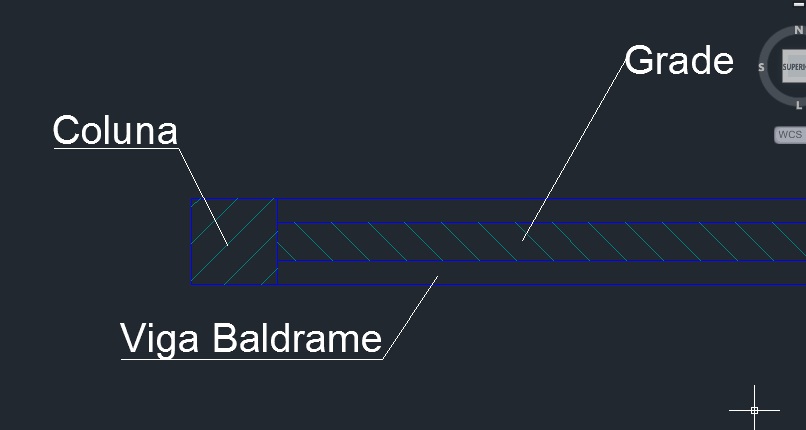

    Para a seguinte representação em planta baixa, você pode desenhar da seguinte maneira:
    – Se houver viga baldrame e pilares de fixação e com uma linha mais fina entre o pilares e mais estreito que o balbrame
