Como faço p inserir a mesma peça de chapa, uma dobrada e outra planificada na folha desenho? Solid

0 Votos

Boa tarde.

Gostaria de saber como configurar o SW-14 para chapas metálicas. Eu desenvolvo a peça e dobro. Quando vou inserir no desenho não consigo deixar a peça dobrada e outra planificada no desenho.
Agradeço a ajuda!

Respostas


  1. 0 Votos

    Bom dia.

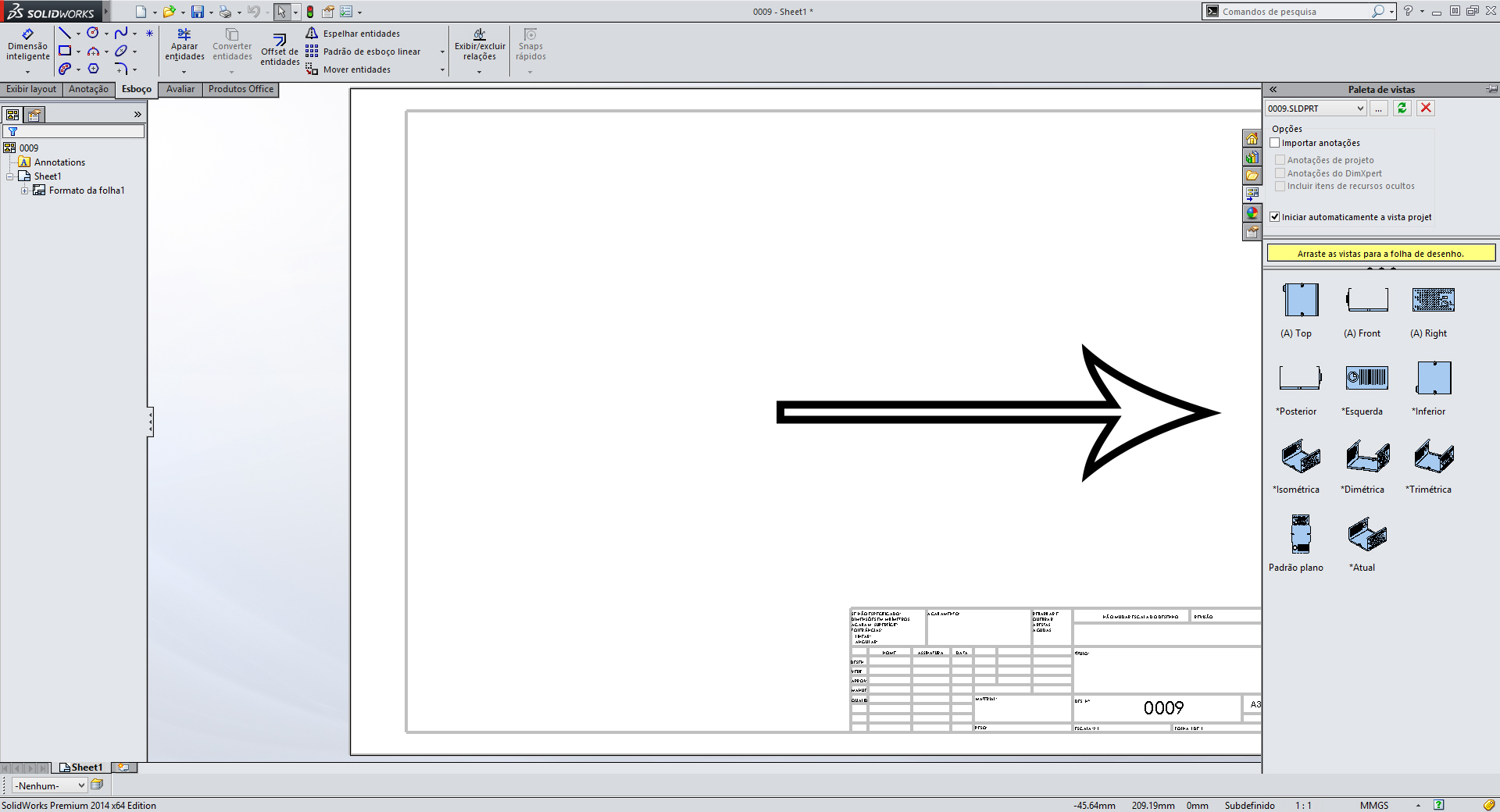

    Ao abrir a folha de desenho juntamente com o arquivo, vá na Paleta de Vistas, conforme mostrado na imagem. Ali deve estar todas as vistas do modelo, frontal, lateral, isométrica e a planificada. É só arrastar a peça dobrada e a planificada para a área grafica da folha, que você terá os tipos. (se foi isso que eu entendi da sua pergunta)
    Espero ter ajudado.
    Aguardo seu feedback.
  2. 1 Votos

    Segue imagem.

    (Clique com o botão direito na imagem – Abrir em uma nova guia)
  3. 0 Votos

    Boa Tarde Aislan.

    Obrigado pela resposta. Deu certo e de quebra respondeu a minha outra pergunta sobre as notas de dobra. É que eu tava puxando o desenho em “EXIBIR LAYOUT – VISTA DE MODELO – PROCURAR”…Desta forma as notas não aparecem…
    Obrigado
    Att
    Rafael
  4. 0 Votos

    Eu estou com um problema parecido. Quando eu abro essa guia, onde a vista era para estar “plano padrão” totalmente desdobrada, ela aparece dobrada… então não tenho como fazer o desenho dela desenvolvido.

    Já tive dois casos que aconteceram isso, uma foi pq na peça existia erros de dobra, e o segundo era uma alteração que eu tinha que fazer no ConfigurationManager>Valor predeterminado, uma caixinha la tinha que estar desmarcado. E mexendo resolveu o problema…
    Porem dessa vez não apresenta nenhum dos dois erros.
    Alguém sabe o que acontece com ela?

  5. 0 Votos

    Eu axo q estou com o msm problema ….qndo vou faser o desenho 2d da chapa, na hora q vou puxar a vista padrao planificada nao aparesse planificada ela esta normal ….como faço para conseguir colocar a peça em 2d no desenho?

  6. 0 Votos

    Conseguiram resolver esta situação???

    O segredo está no configuration manager 3ª aba ao lado da arvore de features…
    na aba chapa metalica deve se evitar clicar na opção planificar, pois o solid works trabalha com estados de exibição quando tu planifica e salva, o estado de exibição que deveria ser  dobrado aparace planificado e vice-versa. Na aba configuration maneger, vão aparecer duas opções: valor pre determinado (ativo) e logo abaixo (suprimido) sm-flat pattern ….
    a primeira opção deve obrigatoriamente aparecer a peça dobrada e a segunda a peça planificada…qq duvida me enviem email para paulinhovicari@yahoo.com.br
    consegui resolver varios problemas de estado de exibição e configuração do programa e terei maior prazer em ajudar…
    Ps: desculpem
