Como insiro Montagem dentro de outra Montagem?

0 Votos

Olá. Preciso inserir uma montagem dentro de outra montagem no solidworks, porem não consigo. Tenho o SolidWorks 2011, no entanto quando vou inserir um componente, sendo ele uma montagem dentro de uma nova montagem, ela não chega nem ao menos a aparecer para que eu possa “abri-lo” ou inseri-lo dentro desta montagem. Estou fazendo certo? Ou não tem como inserir montagem pelo comando “inserir componentes”?
Obrigada.

Respostas


  1. 0 Votos

    -Bom dia.

     Não sei o que de errado você esta fazendo, mas isso nunca aconteceu no solid comigo.

     Ex.: Estou em um ambiente de montagem, com uma montagem aberta, seleciono no command manager (barra de ferramentas superior) a opção inserir componentes e procuro a respectiva montagem que inserida na montagem atual automaticamente se tornará uma sub-montagem, seleciono abrir e dou um clique na área de gráficos e tudo certo.

     Se você esta fazendo tudo corretamente, tenha certeza disso, aí então se fosse comigo reinstalaria o programa novamente.

  2. 0 Votos

    Olá Rebeca.

    Seu problema pode ser simples. Vamos ver se eu entendi quando voce disse: “…no entanto quando vou inserir um componente, sendo ele
    uma montagem dentro de uma nova montagem, ela não chega nem ao menos a
    aparecer para que eu possa “abri-lo” ou inseri-lo dentro desta montagem.” Quando você clica em “Insert Components – Browse” abre aquela telinha para voce escolher o arquivo, é aí que não aparece o mesmo? Se for isto, basta você alterar o formato para “All Files” e então aparecerá o arquivo de montagem .sldasm.

    Responda se isso lhe ajudou.

  3. 0 Votos

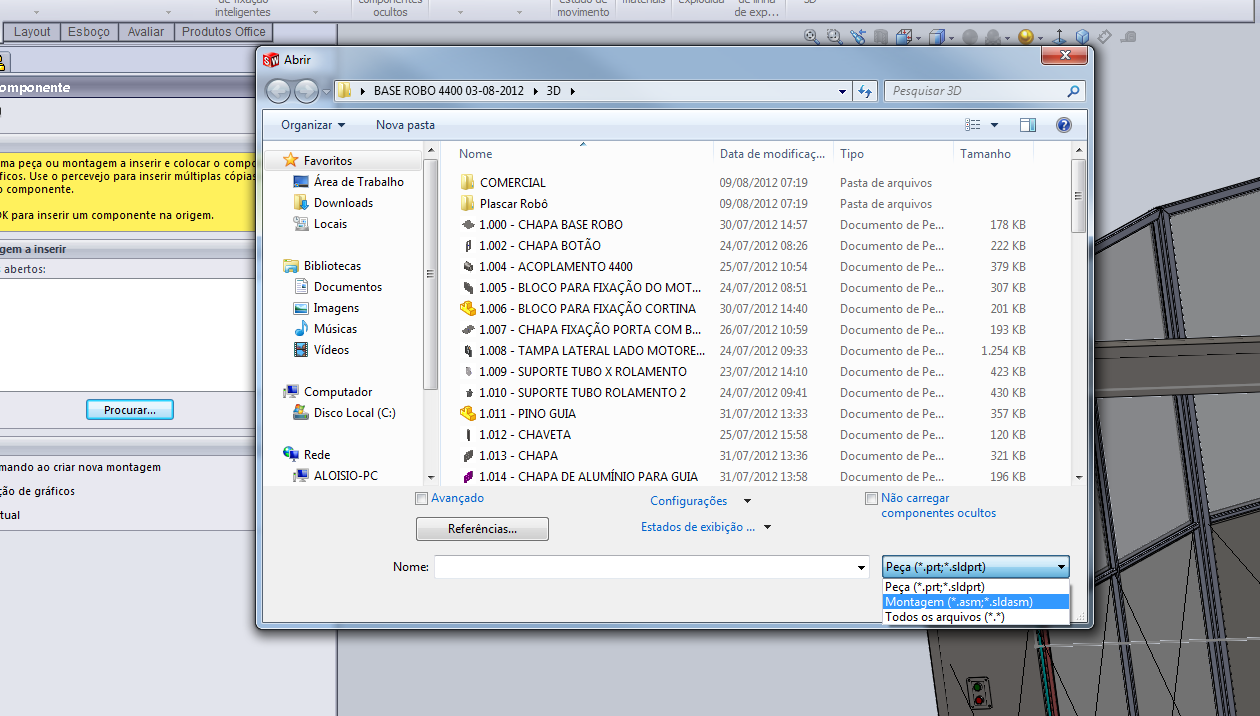

    quando vc está procurardo algo para inserir, o SW sempre dá primeiro a opção de peça então clik em montagem olha a imagem a baixo.
