Como restringir o contato de duas peças???

0 Votos

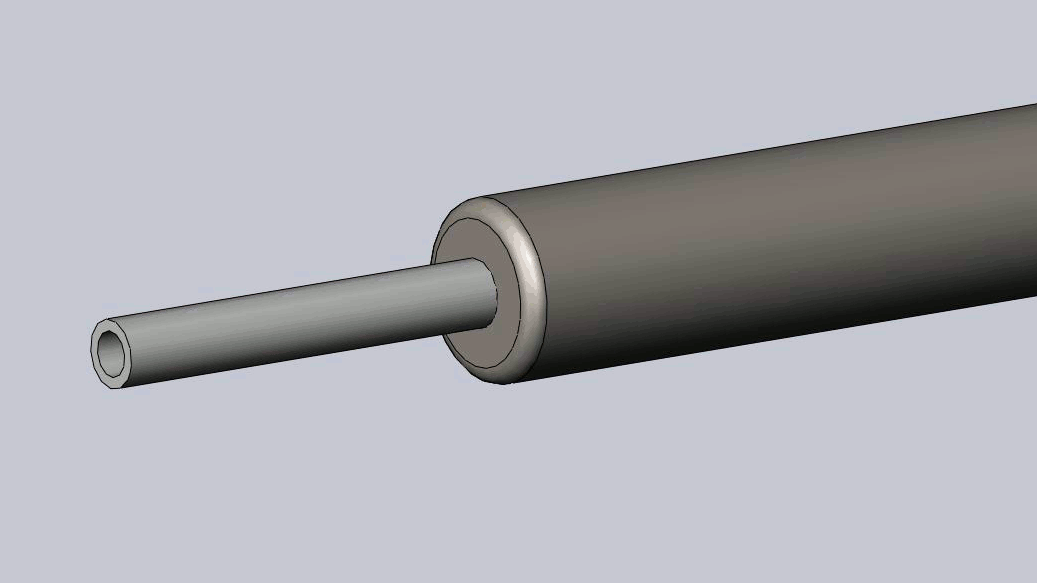

ola galera gostaria de saber como posso restringir em uma montagem uma restriçao da qual ela nao ultrapasse a face ou a massa do proximo objeto.
no solidiworks as peças na montagem ficam como se fosse peça fantasmas uma utrapassa á massa da outra. gostaria de saber como faço pra deichalas solidas
tipo; quando uma encontrar a outra nao passar por dentro dela e sim se chocar com a peça

a minha inteçao e fazer com que a peça central nao utrapasse o limite do cilindro

1

Respostas


  1. Leandro Ribeiro
    2 Votos

    Boa tarde,

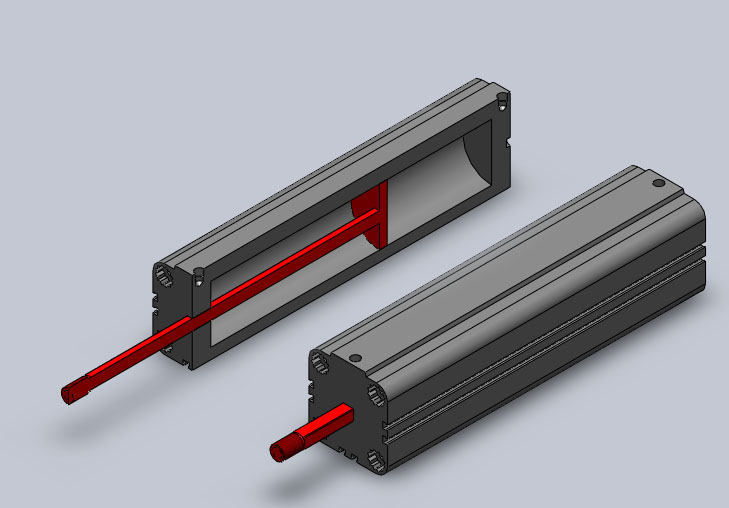

    Iremos utilizar o “cilindro pneumático” da empresa FESTO como exemplo.





    • A intenção é somente restringir o movimento do pistão. Ou seja, respeitar as leis da física.

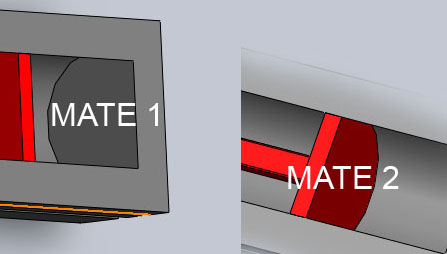

    • Adicione um mate nas partes indicadas. Não encerre o comando ainda:

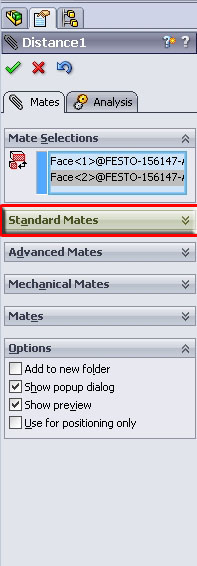

    • Na Property Manager, escolha Advanced Mates.

    • Clique em distance:

    • Observe:

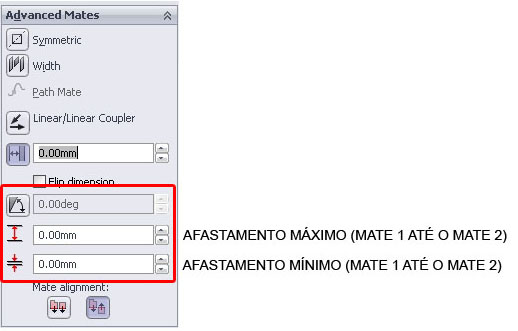

    • Forneça o espaçamento máximo e mínimo entre os mates 1 e 2.

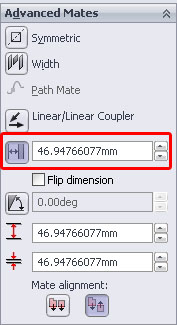

    • No meu caso ficou assim:

    • Pronto! O pistão está obedecendo os seus limites físicos.

    Leandro Ribeiro
