Cota solidworks

0 Votos

Bom dia, como eu faço para que a cota de peça quebrada fique “quebrada” também?

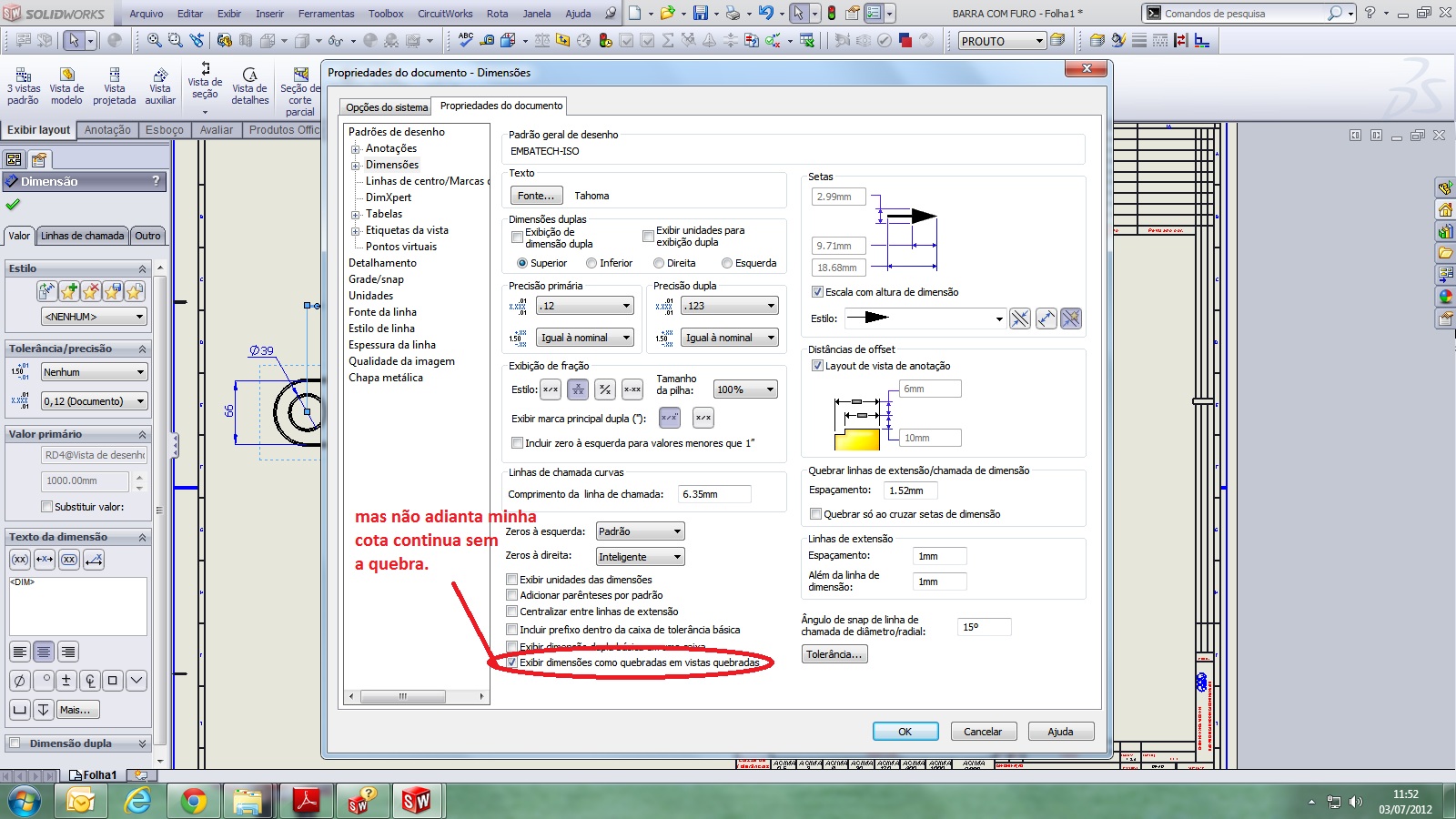

Eu segui os passos da ajuda e cliquei no flag que diz:
Exibir dimensões como quebradas em vistas quebradas.
Mesmo assim não quebra a cota

Alguém sabe me dizer o porquê?

Respostas


  1. 0 Votos

    Olá Alessandro Garrefa,

    Acredito que o problema esteja relacionado à configuração da vista quebrada no SolidWorks. Embora você tenha ativado a opção “Exibir dimensões como quebradas em vistas quebradas”, é possível que a cota ainda esteja configurada para ser exibida de forma contínua.

    Para resolver isso, você pode tentar o seguinte:

    1. Selecione a cota que você deseja quebrar.
    2. Clique com o botão direito do mouse na cota e selecione “Propriedades”.
    3. Na janela de propriedades, clique na guia “Vista”.
    4. Verifique se a opção “Quebrar cota” está ativada. Se não estiver, ative-a.
    5. Clique em “OK” para salvar as alterações.

    Se isso não resolver o problema, é possível que haja outra configuração ou restrição no modelo que esteja impedindo a cota de ser quebrada. Nesse caso, você pode tentar criar uma nova cota ou verificar as configurações do modelo para garantir que não haja nenhuma restrição que esteja afetando a exibição da cota.

    Espero que isso ajude!

    Obrigado por perguntar no Render Respostas!
