Cotas de intersecção no solidworks
0 Votos
Amigos, desde ja agradeço pela ajuda
Mas como eu faço para cotar na intersecção de linhas, por exemplo tenho um perfil de um bico de um punção utilizado na ferramenta de conformação a frio, porem o bico é cheio de raios eu gostaria de cotar a dimensão na intersecção e não no começo ou final do raio, como eu faço?
Grato
2
Respostas
1º deve inserir um ponto entre a linha de intersecção a outra com o contro ligado e posteriormente acrescente a cota

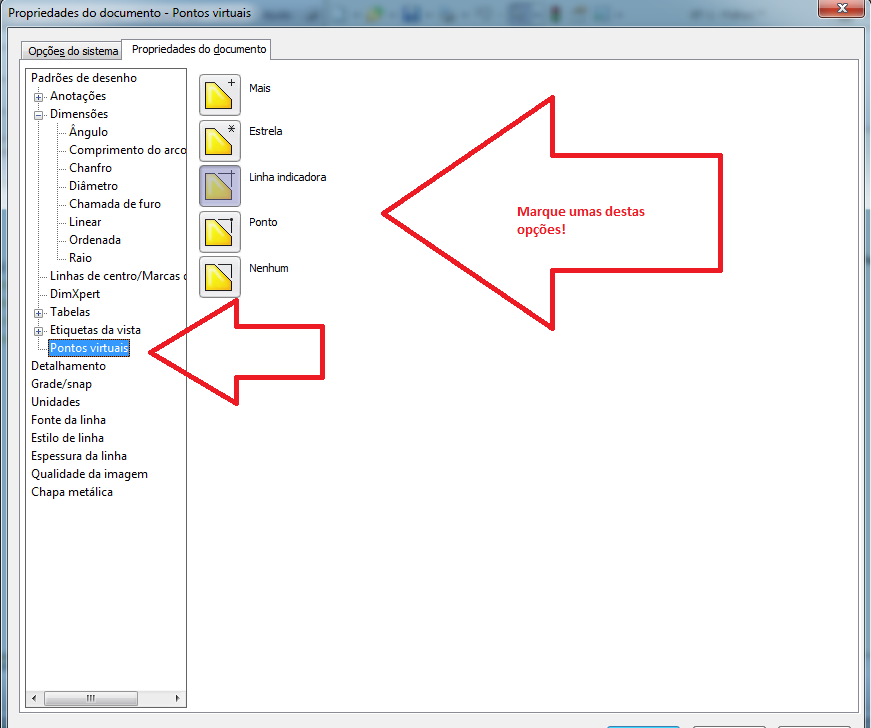

VC deverá ir em Opções > Propriedades do documento > Pontos Virtuais e marcar uma das opções.
